Définition et généralités
Les thermoplongeurs amovibles électriques sont conçus pour chauffer ou maintenir en température des liquides ou produits visqueux contenus dans des cuves, réservoirs ou bains industriels.
L’installation nécessite que le récipient soit ouvert sur le dessus ou équipé d’un trou d’homme permettant l’introduction du thermoplongeur.
Ces équipements offrent une grande flexibilité d’utilisation. Un seul thermoplongeur peut être utilisé sur plusieurs cuves différentes. Ils peuvent être retirés facilement pour le nettoyage ou le remplacement sans nécessiter la vidange du récipient. Leur mise en œuvre ne demande ni perçage de la cuve, ni piquage spécifique.
Les thermoplongeurs amovibles sont largement utilisés dans des secteurs industriels variés tels que la chimie, l’agroalimentaire ou la pharmacie, pour des applications telles que la montée en température des fluides, la prévention de la cristallisation, ou la fluidification avant une opération de dépotage.
Les résistances chauffantes, entièrement immergées, transmettent la chaleur directement au fluide par conduction naturelle ou forcée (en présence d’un agitateur), garantissant ainsi une efficacité thermique optimale sans déperdition.

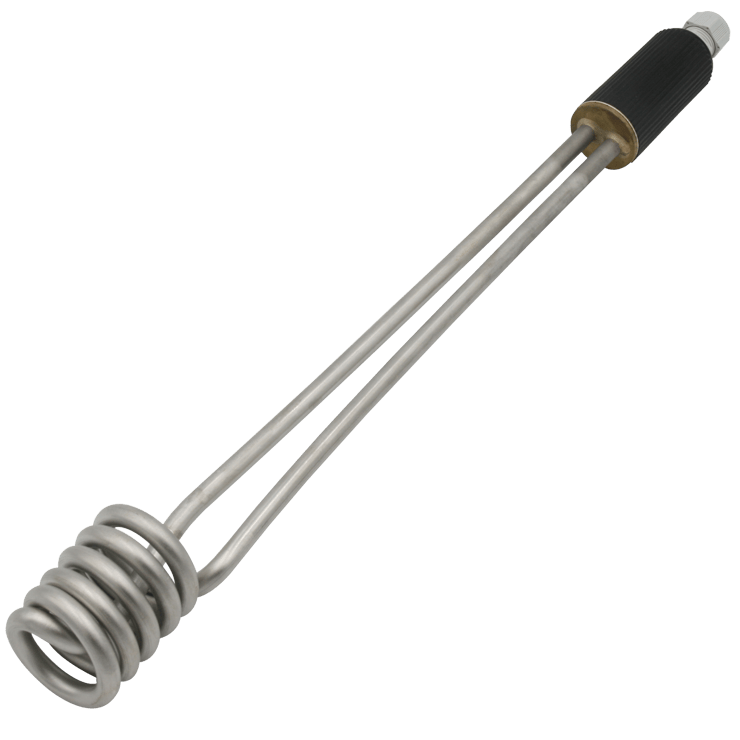

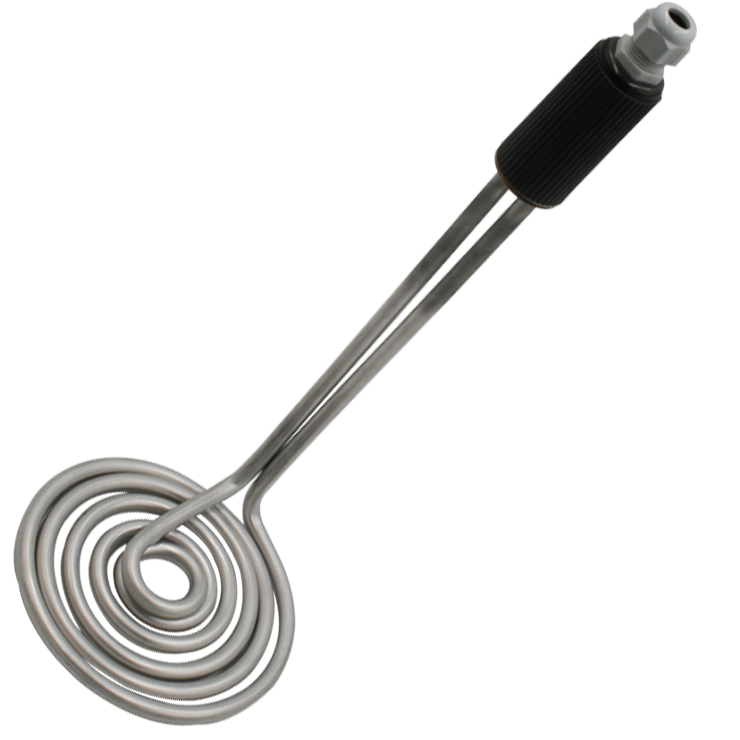

Le thermoplongeur est constitué d’une ou plusieurs résistance blindée en inox et d’un boitier étanche de protection des connexions pour le raccordement électrique . Des dispositifs de fixation peuvent proposés en option.
L’appareil peut être équipé d’un dispositif de sécurité ou de régulation (thermostat réglable, sonde Pt100 ou thermocouple), raccordé à l’alimentation ou laissé à la disposition du client pour relayage.

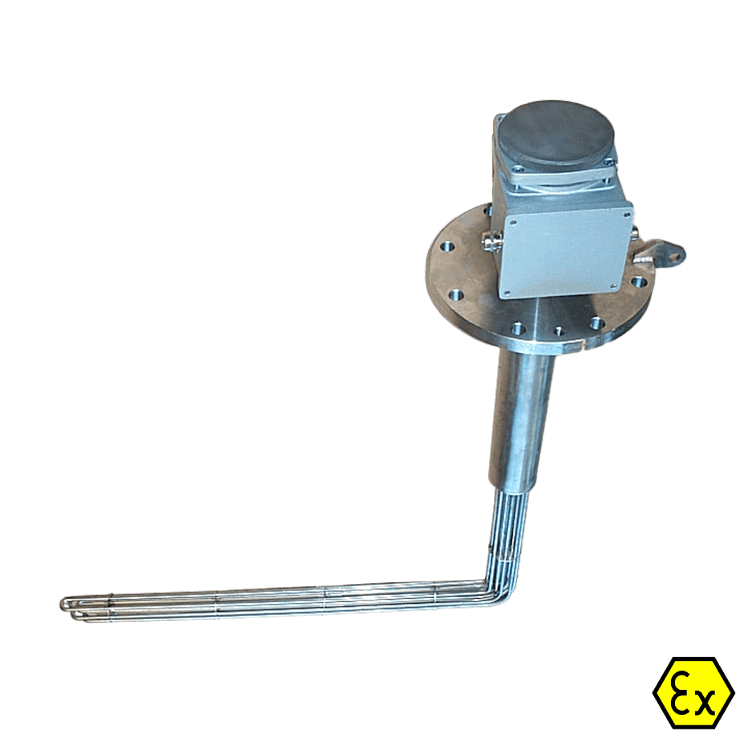

Robustes et fiables, les thermoplongeurs amovibles sont adaptés à des environnements industriels sévères, incluant les atmosphères explosibles avec des modèles certifiés ATEX et IECEx.
- Puissance unitaire de 100 W à 40000 W.
- Tension monophasée (230 V) ou triphasée (400 V)
- Plusieurs nuances de matériaux pour les résistances (inox 316L, inox 321, Incoloy 825…)

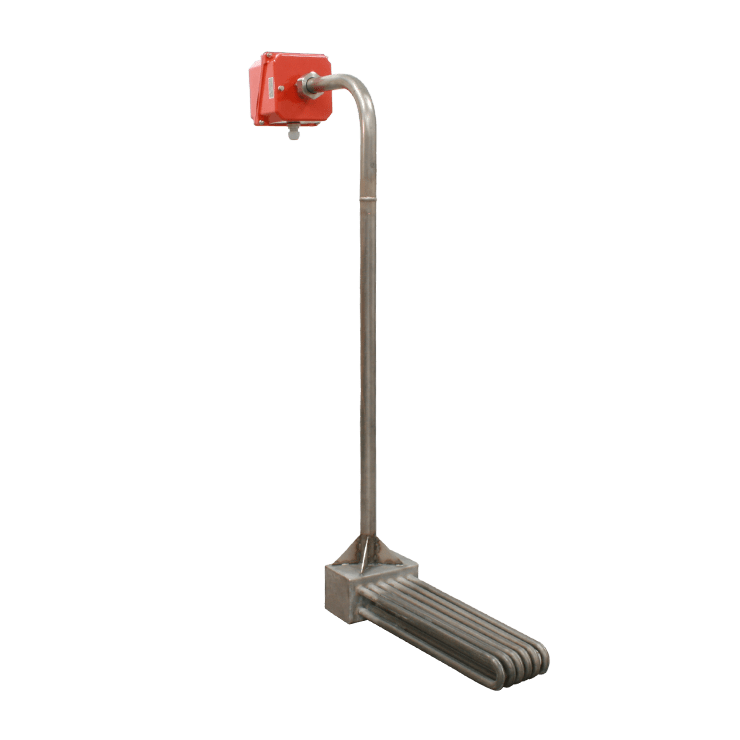

- Hauteur d’immersion de quelques dizaine de centimètres à plusieurs mètres
Mise en œuvre
Applications
Les thermoplongeurs amovibles sont utilisés dans de nombreuses applications. Voici quelques exemples concrets :
Agroalimentaire
Pour le brassage de la bière, les thermoplongeurs sont idéals lors des étapes d’empâtage, d’ébullition ou de maintien en température.
Automobile
Marine
Secteur de l'énergie
Caractéristiques techniques

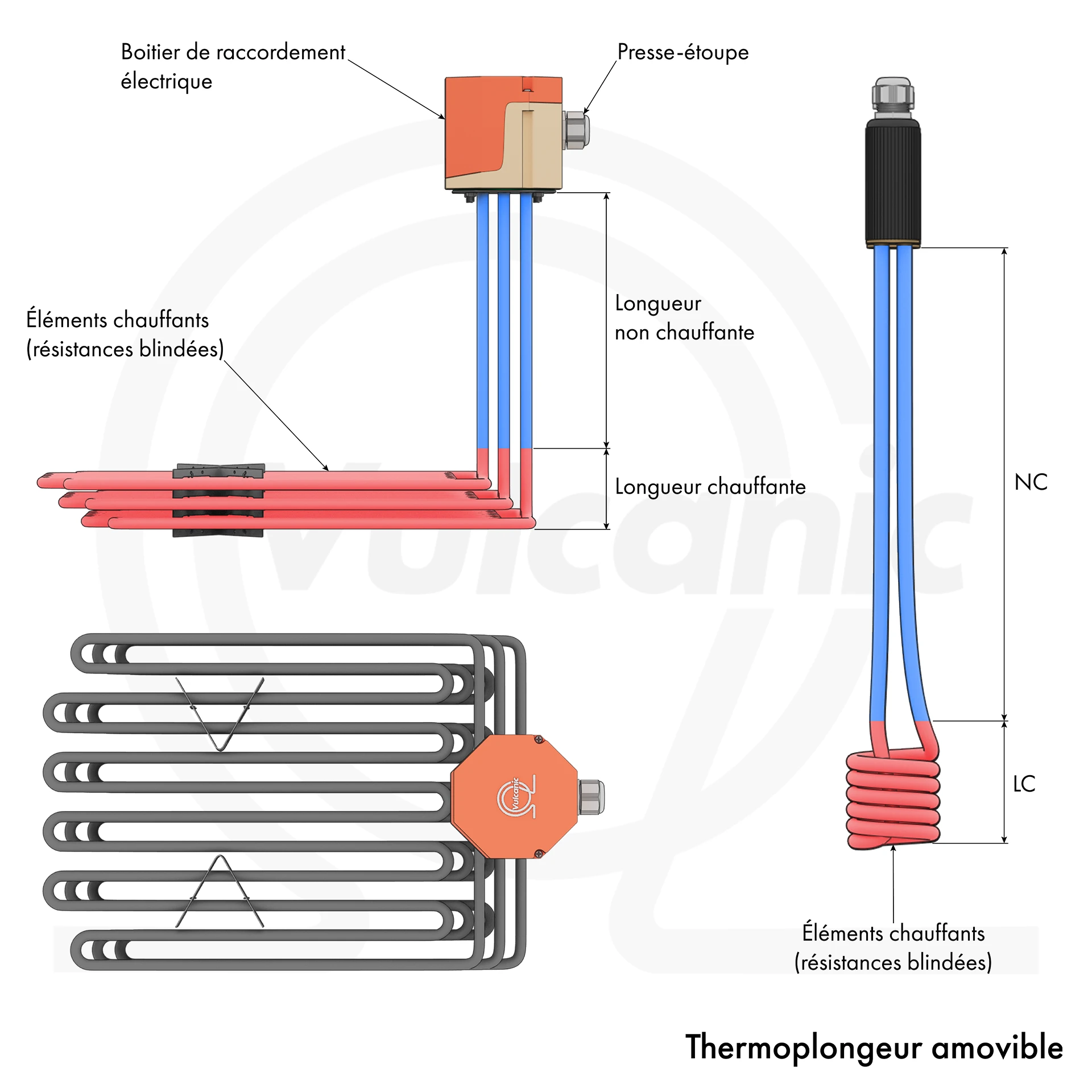

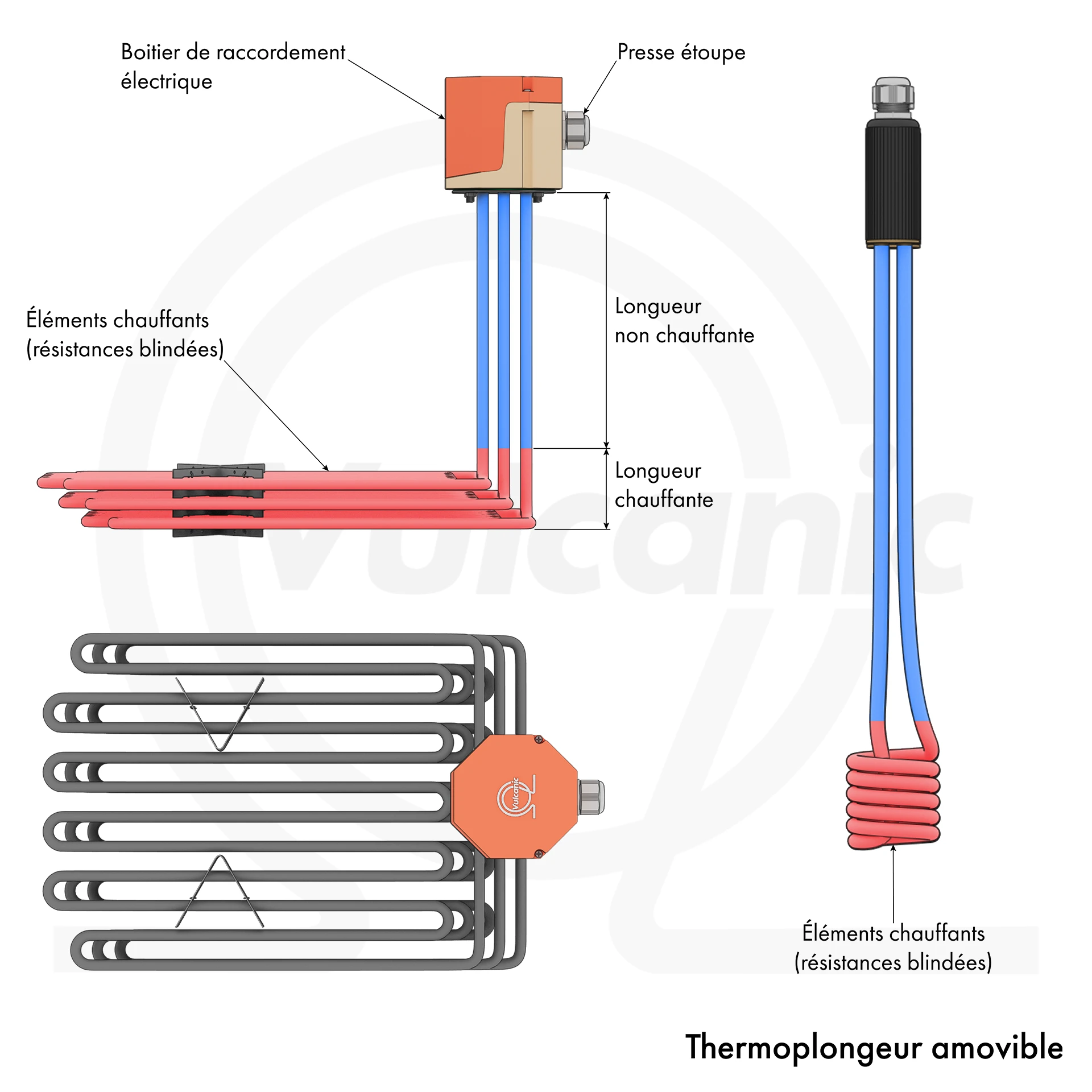

Les thermoplongeurs amovibles sont constitués de :
- Les résistances électriques blindées constituent la partie chauffante du thermoplongeur. Leur nombre et leur diamètre varient en fonction de la puissance requise et de la charge spécifique. Plusieurs matières sont disponibles (Inox 321, 316L, 904L, Incoloy 800®, Incoloy 825®). Elles peuvent être formées sur mesure pour s’adapter à la géométrie du récipient.
- La raccordement électrique se fait via un boitier de protection des connexions, équipé d’un presse étoupe. Plusieurs matières disponibles (polyamide, aluminium, inox), formes et degrés d’étanchéité.
Informations complémentaires

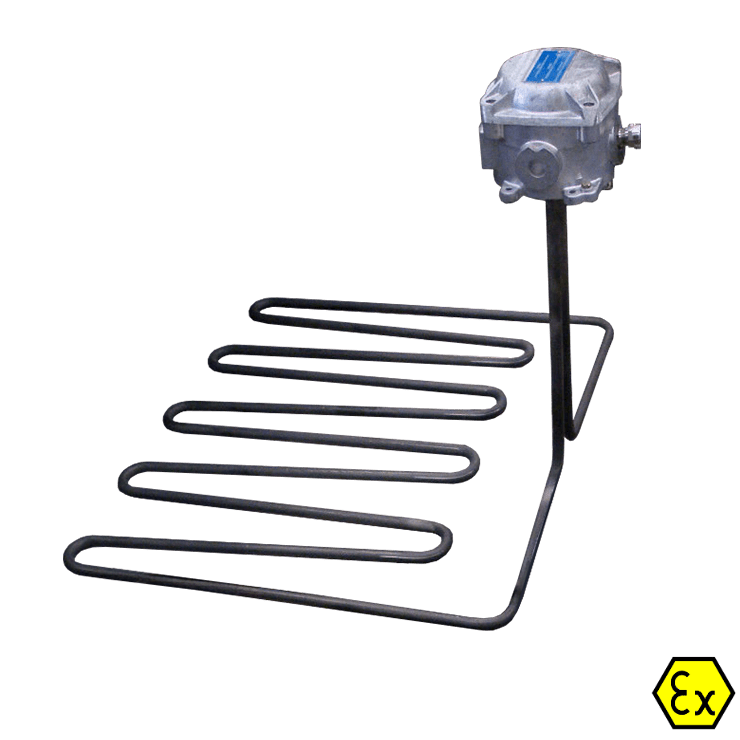

- Vulcanic propose des matériels certifiés ATEX et IECEx pour le chauffage en atmosphères explosibles (gaz)
- En plus de la large gamme de produits finis visibles sur notre catalogue en ligne, Vulcanic est en mesure de concevoir des matériels sur mesure, fabriqués à la demande pour répondre à vos besoins (puissance, tension, hauteur, forme…)
Recommandations
Précaution d'emploi
Le niveau minimum ne doit pas provoquer la mise hors liquide de la hauteur chauffante des résistances blindées. Prévoir si nécessaire un détecteur de niveau.
Les résistances chauffantes ne doivent pas toucher les parois, ni le fond de la cuve.
Laisser un espace libre de 50 mm minimum en fond de cuve (en cas de risque de dépôt de bain).
Montage et raccordement
L’utilisation d’une patte de fixation adaptée (optionnelle) facilitera son montage.
Pour connaître l’ensemble des recommandations liées au matériel, consulter la notice d’instruction.
