Définition et généralités

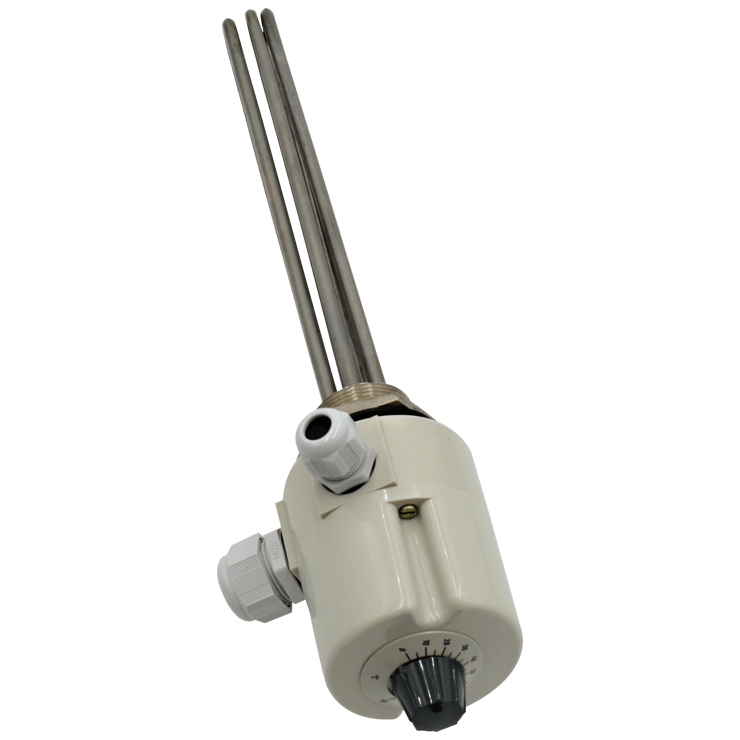

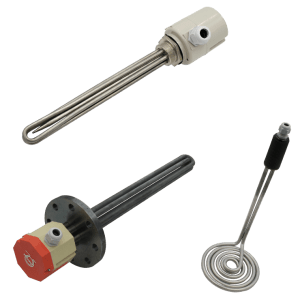

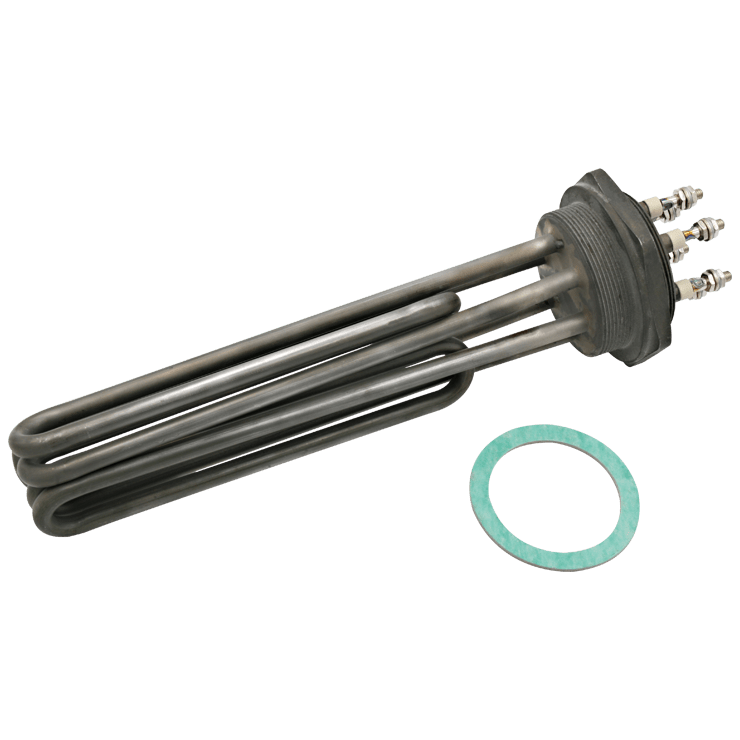

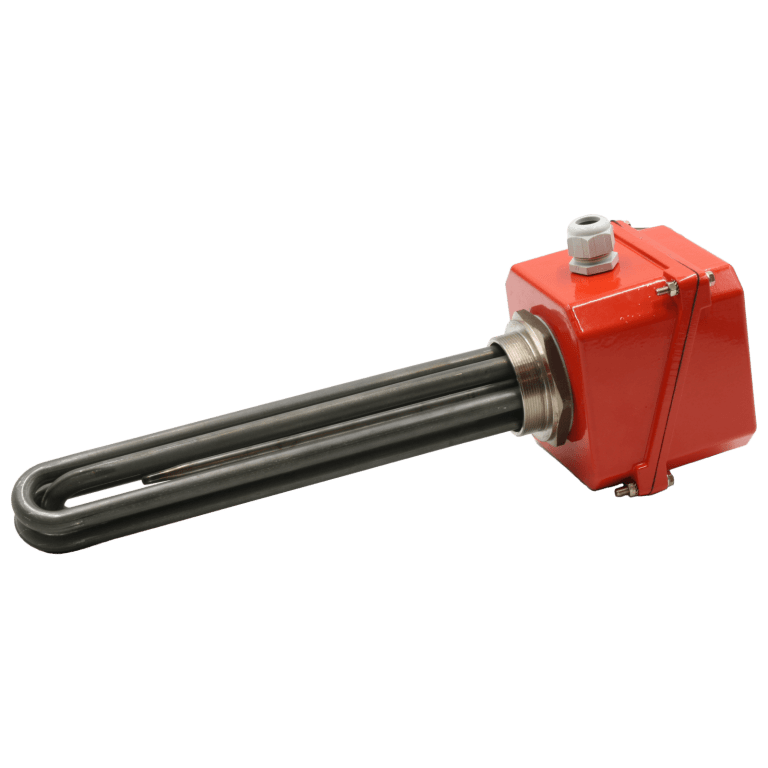

Les thermoplongeurs à visser électriques sont conçus pour chauffer des liquides (eau, huile, fioul lourd, glycol,…) ou des gaz (air, azote, CO2,…) en statique dans une cuve, un récipient, ou par convection forcée dans un réchauffeur de fluide en circulation. Ils sont constitués d’un faisceau compact de résistances chauffantes tubulaires, généralement formées en épingle, proposées en différents matériaux compatibles avec les fluides à chauffer. Le blindage étanche des résistances assure une protection mécanique et une protection contre la corrosion.

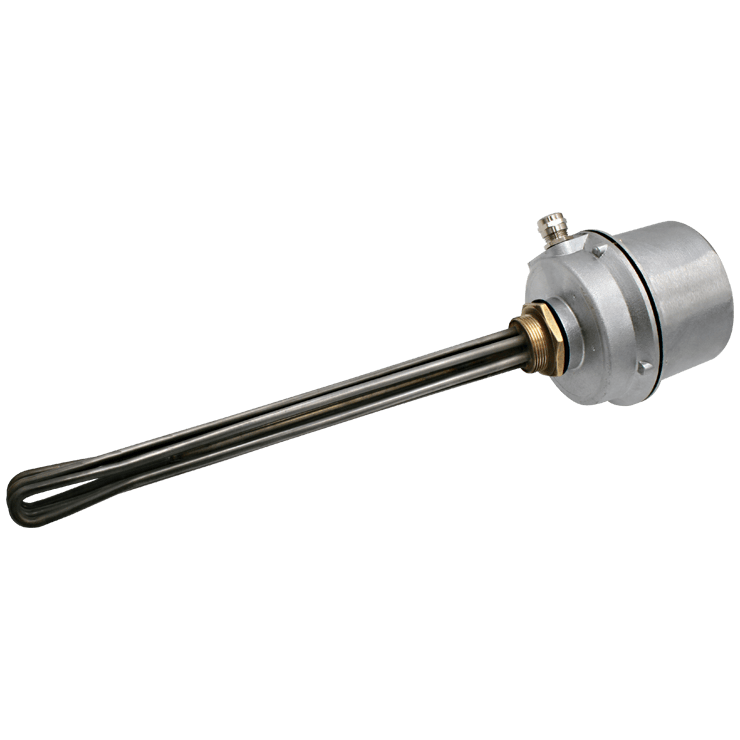

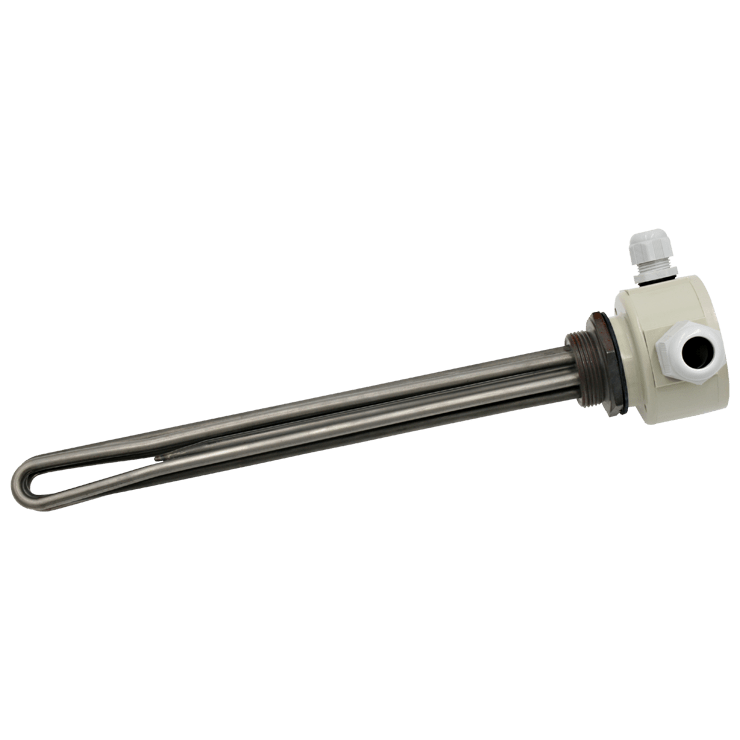

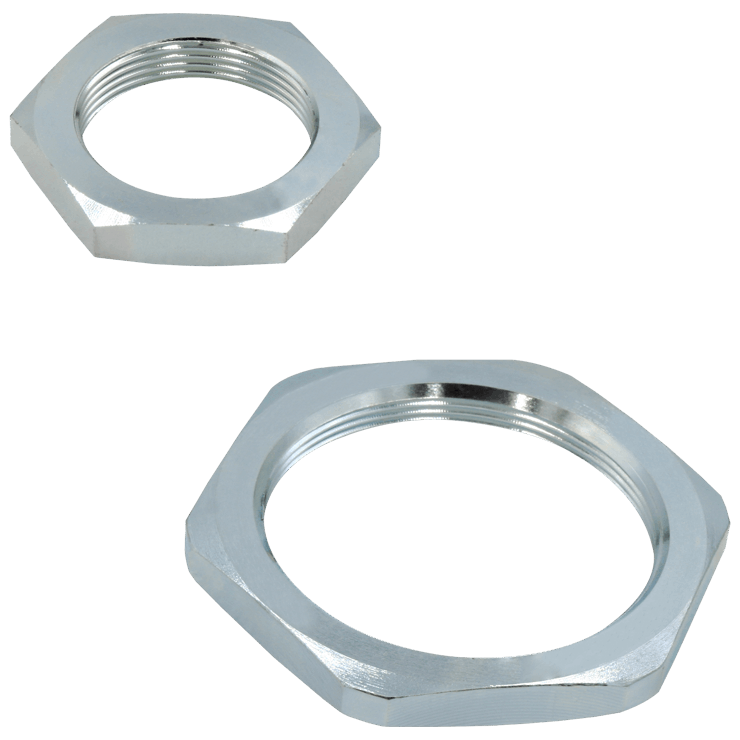

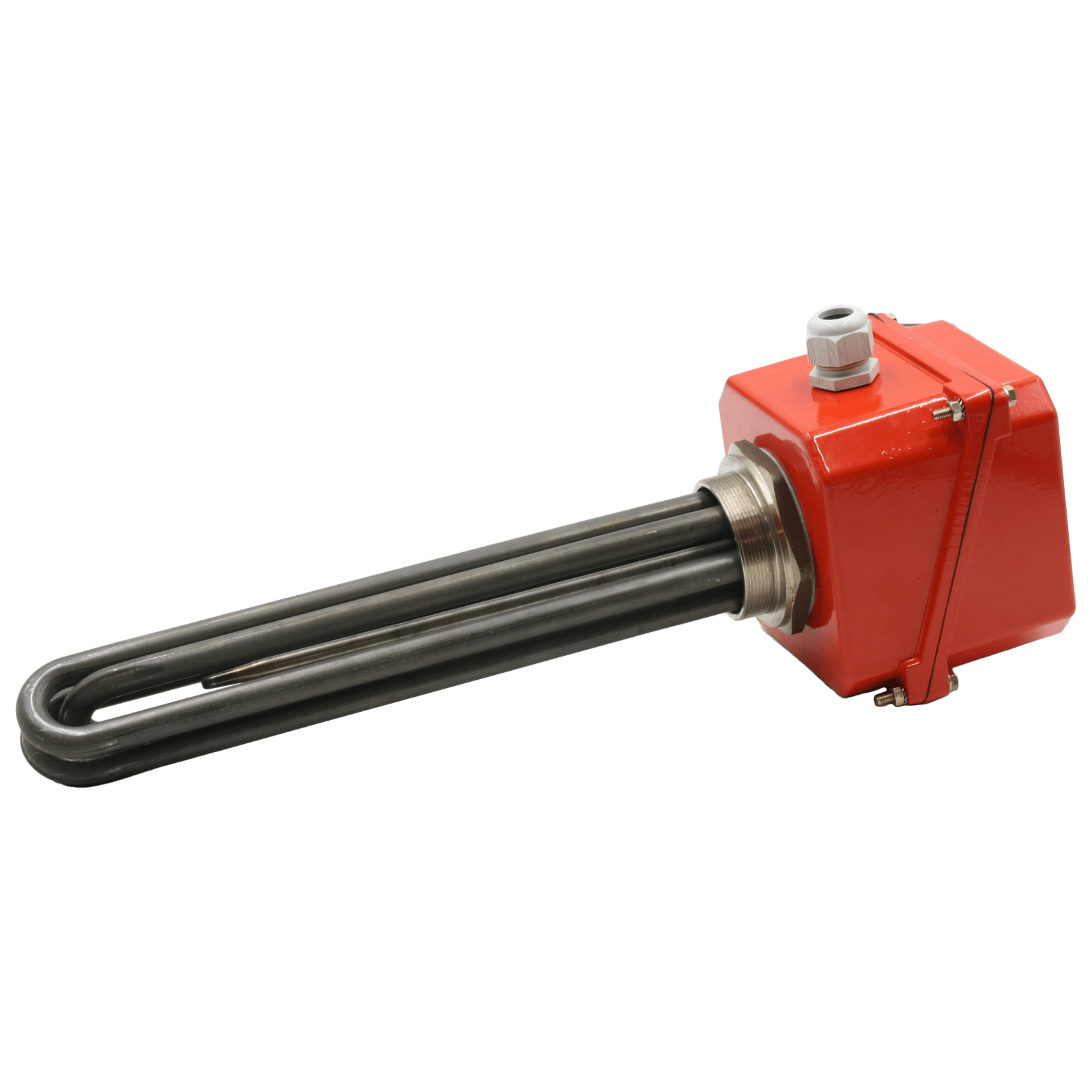

Les éléments chauffants sont brasées ou soudées sur un bouchon fileté permettant de visser le thermoplongeur sur un récipient équipé d’un manchon taraudé. Ce raccord de fixation permet un montage étanche jusqu’à 25 bar maxi.
Les thermoplongeurs à visser peuvent être équipés de dispositifs de sécurité ou de régulation (sondes, thermocouples, thermostats) et d’un boitier de protection des connectiques.
- Puissance unitaire jusqu’à 72 kW, tension maxi 750 V (en triphasé). Alimentation en monophasé ou triphasé.
- Inertie réduite et rendement maximum, les éléments chauffants étant en contact direct avec le fluide.
- Facilité de montage et de maintenance.
- Large choix de produits tenus en stock, prêts à l’emploi, avec délais courts de livraison à consulter sur notre catalogue en ligne
- Nombreuses possibilités de configuration : puissance, tension, longueur plongeante, matière des résistances et du bouchon, Ø de filetage du bouchon,…
Caractéristiques techniques

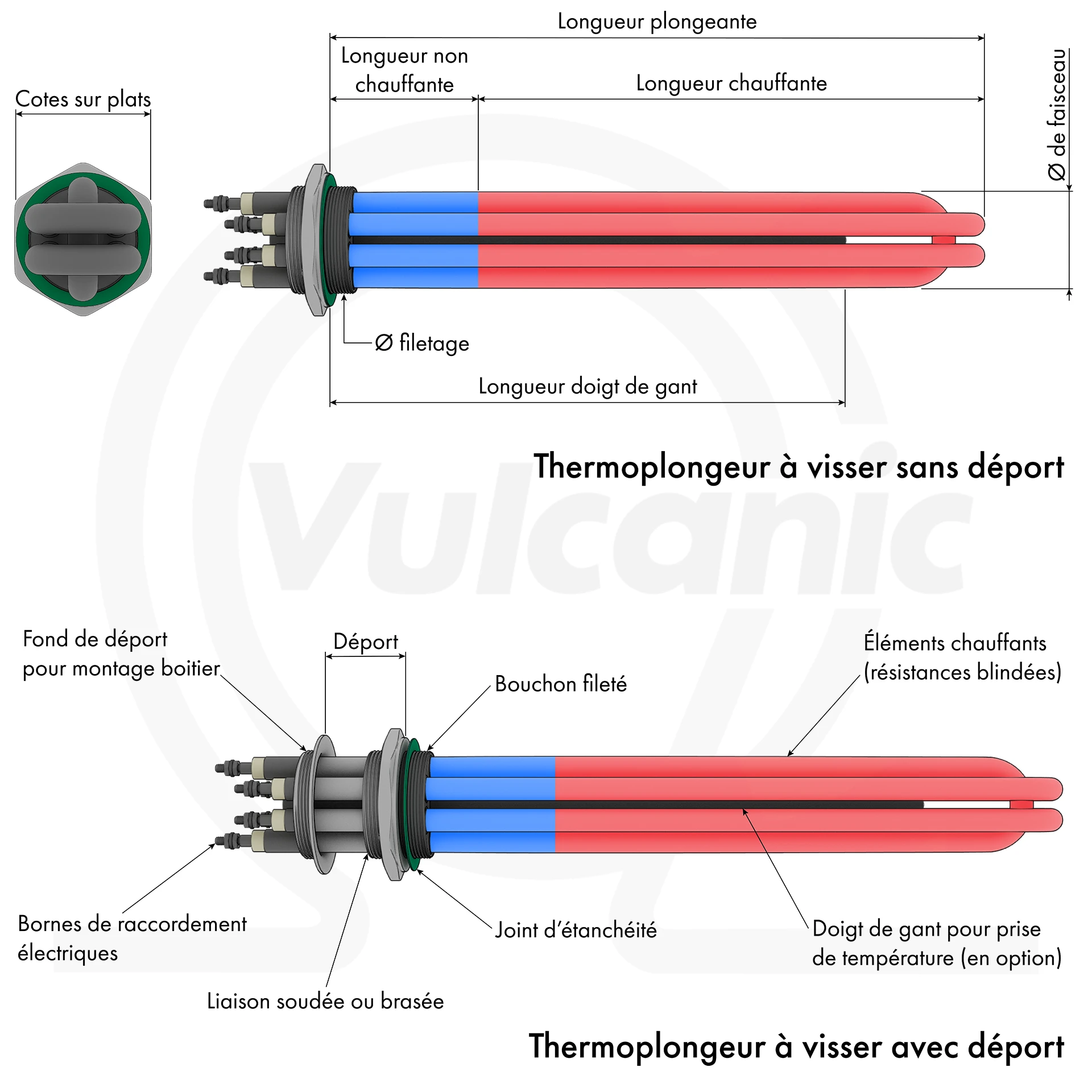

Les thermoplongeurs à visser sont constitués de :
- Les résistances électriques blindées constituent le faisceau chauffant du thermoplongeur. Leur quantité, leur diamètre (8, 10,2 ou 16 mm) varient en fonction de la dimension du bouchon de fixation. Plusieurs matières proposées (Inox 321, Inox 316L, Inox 904L, Incoloy 825®, Incoloy 800®). Les éléments chauffants peuvent être droits, formés en épingles simples ou doubles.

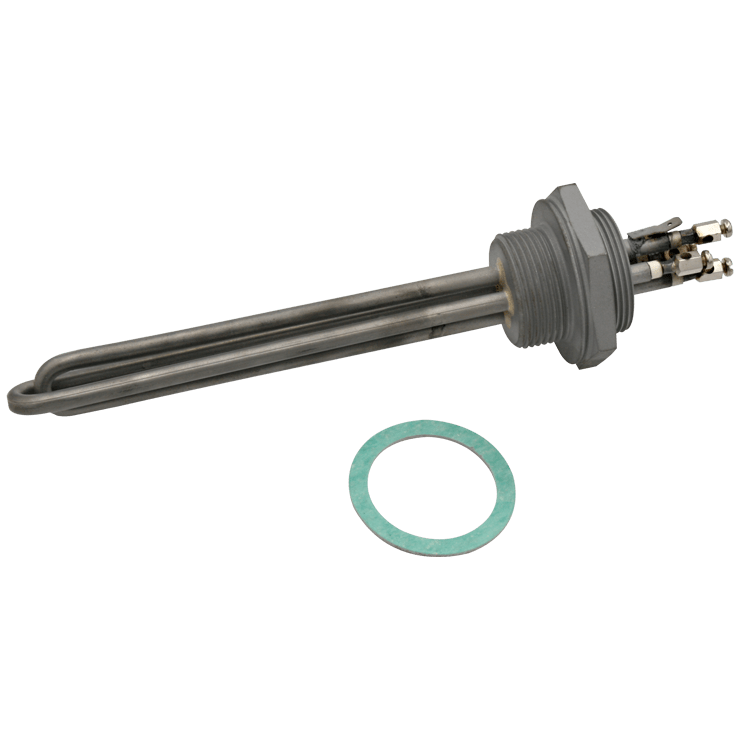

- Le bouchon de fixation est un raccord fileté suivant la norme métrique ISO (M45 ou M77) ou la norme gaz cylindrique (1’’ à 2’’1/2). D’autres normes et diamètres de filetage possibles à la demande. Le bouchon comporte un 6 pans pour faciliter le serrage lors du montage du thermoplongeur.
- Les bornes de raccordement électrique pour l’alimentation du thermoplongeur. Plusieurs modèles de bornes possibles (filetées, à trous, plates, Faston) ou sorties directes par fils.

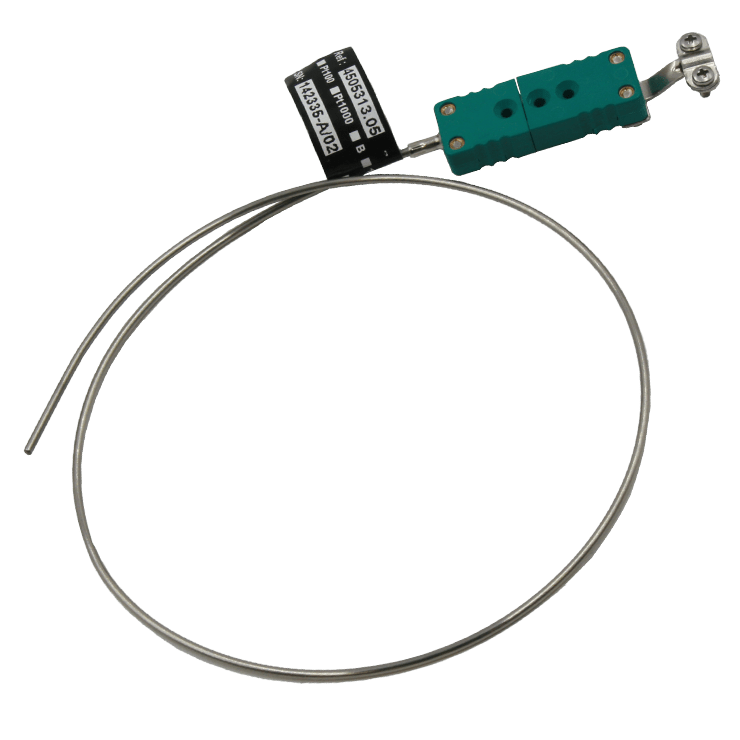

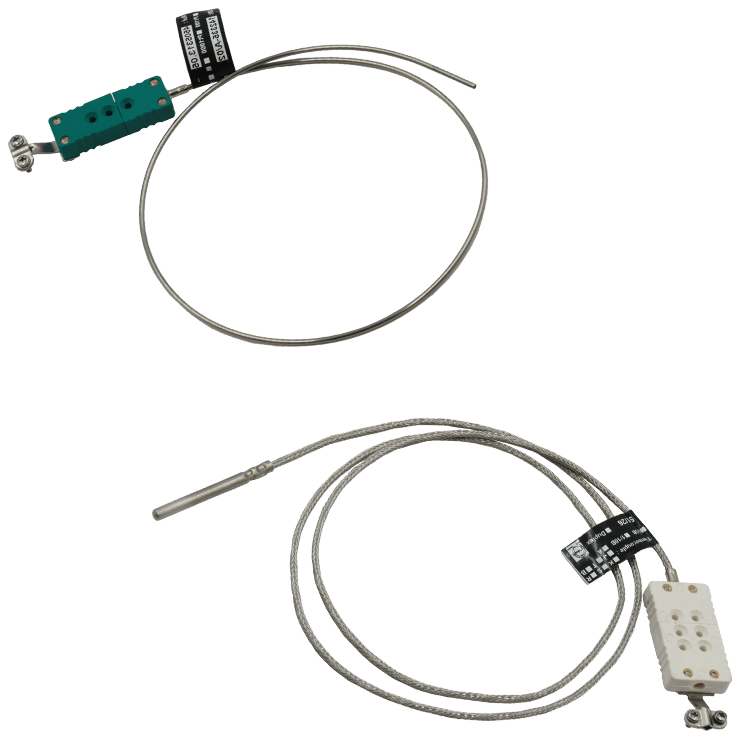

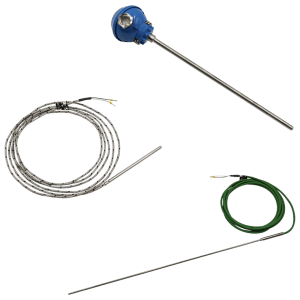

- Le doigt de gant (optionnel) permet le montage d’un dispositif de sécurité ou de régulation (sonde, thermocouple ou thermostat) pour mesure de la température du fluide ou d’une résistance chauffante. Il s’agit d’un tube obturé et étanche côté fluide et ouvert côté connectique pour permettre l’introduction de l’élément de mesure.

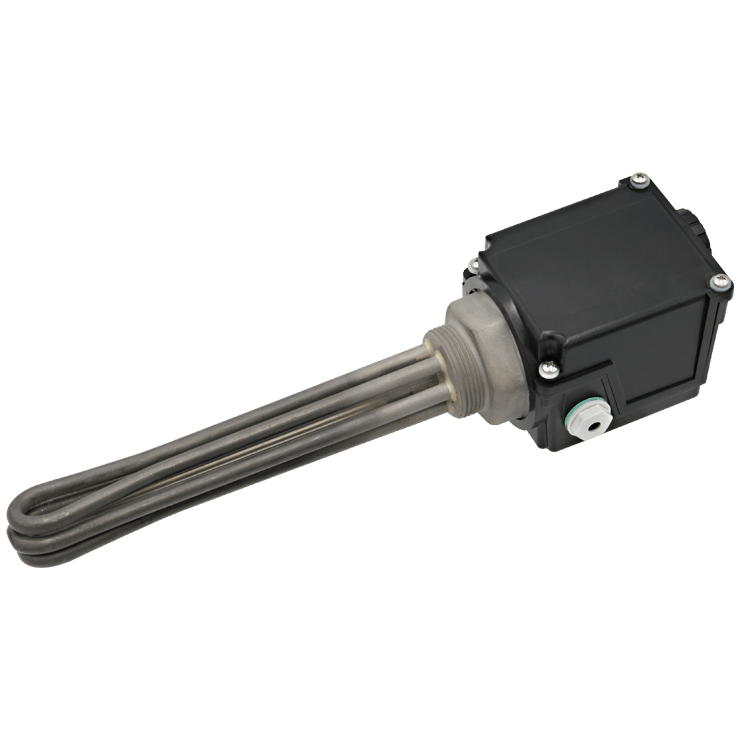

- Le fond de déport est destiné au montage d’un boîtier de protection des connectiques lorsqu’elles sont déportées. Le déport se justifie lorsque la température du fluide à chauffer dépasse 110 °C, afin d’éviter toute surchauffe au niveau des bornes.
