Thermoplongeurs à résistances sur barillets
Définition et généralités
Les thermoplongeurs à résistances sur barillets électriques sont conçus pour élever ou maintenir en température des liquides ou produits visqueux contenus dans des cuves, réservoirs ou bains industriels.
Les résistances ne sont pas en contact direct avec le fluide. Elles doivent impérativement être insérées dans un doigt de gant étanche, fixé sur le récipient. Ce mode de montage protège la résistance des fluides corrosifs et facilite son remplacement en cas de maintenance, sans nécessiter le vidange du récipient.
Ces équipements sont largement utilisés dans des secteurs industriels variés tels que l’automobile, l’agroalimentaire ou les process industriels, pour des applications telles que la fluidification d’un fluide avant son transfert, le chauffage de bains d’huile de friture, ou d’eau de lavage.
La résistance chauffe l’air dans le doigt de gant, qui transmet ensuite la chaleur au fluide par conduction thermique naturelle à travers les parois du doigt de gant.

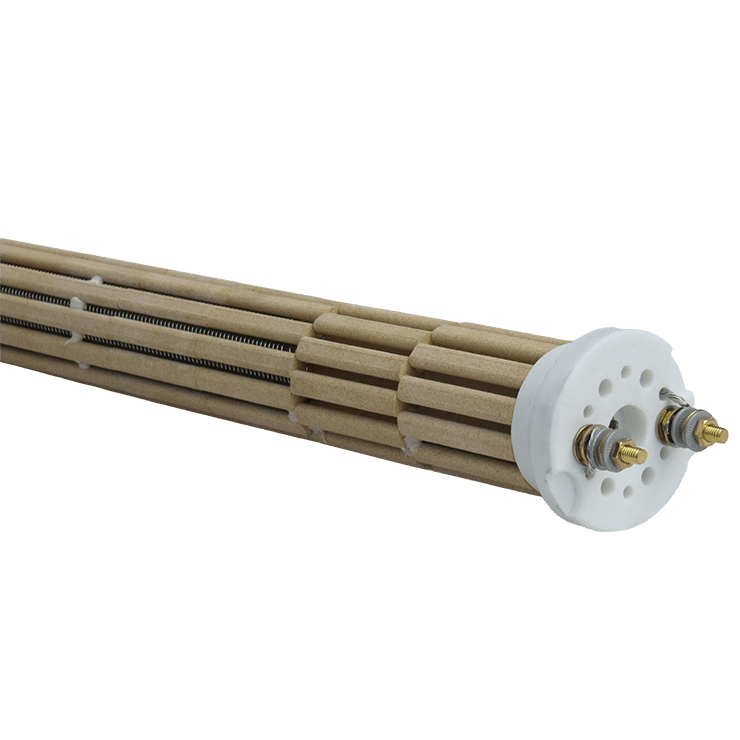

Le thermoplongeur à résistances sur barillets est constitué de fils résistifs nus bobinés , montés dans des barillets céramiques. Ces barillets assurent le maintien des fils résistifs et leur isolation électrique.
Nous proposons en accessoires les doigts de gant (à souder, à visser, ou montés sur bride) ainsi que des boitiers de protection des connexions pour le raccordement électrique.
- Puissance unitaire de 100 W à 10 000 W.
- Tension monophasée (230 V) ou triphasée (400 V)
- Diamètre des résistances : 47 et 58 mm
- Longueur des résistances : de 50 mm à plusieurs mètres
- Doigt de gant en inox 316L
Caractéristiques techniques

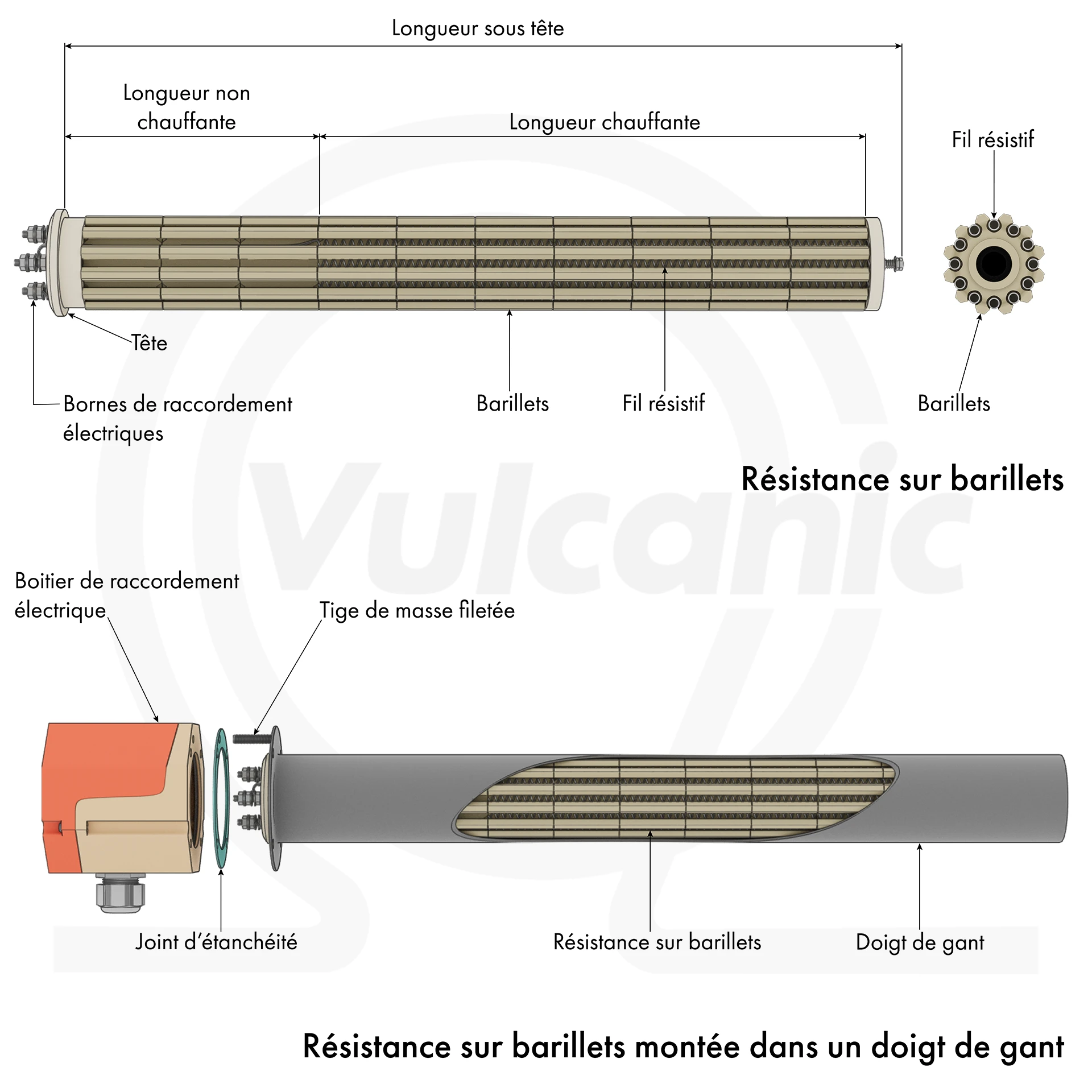

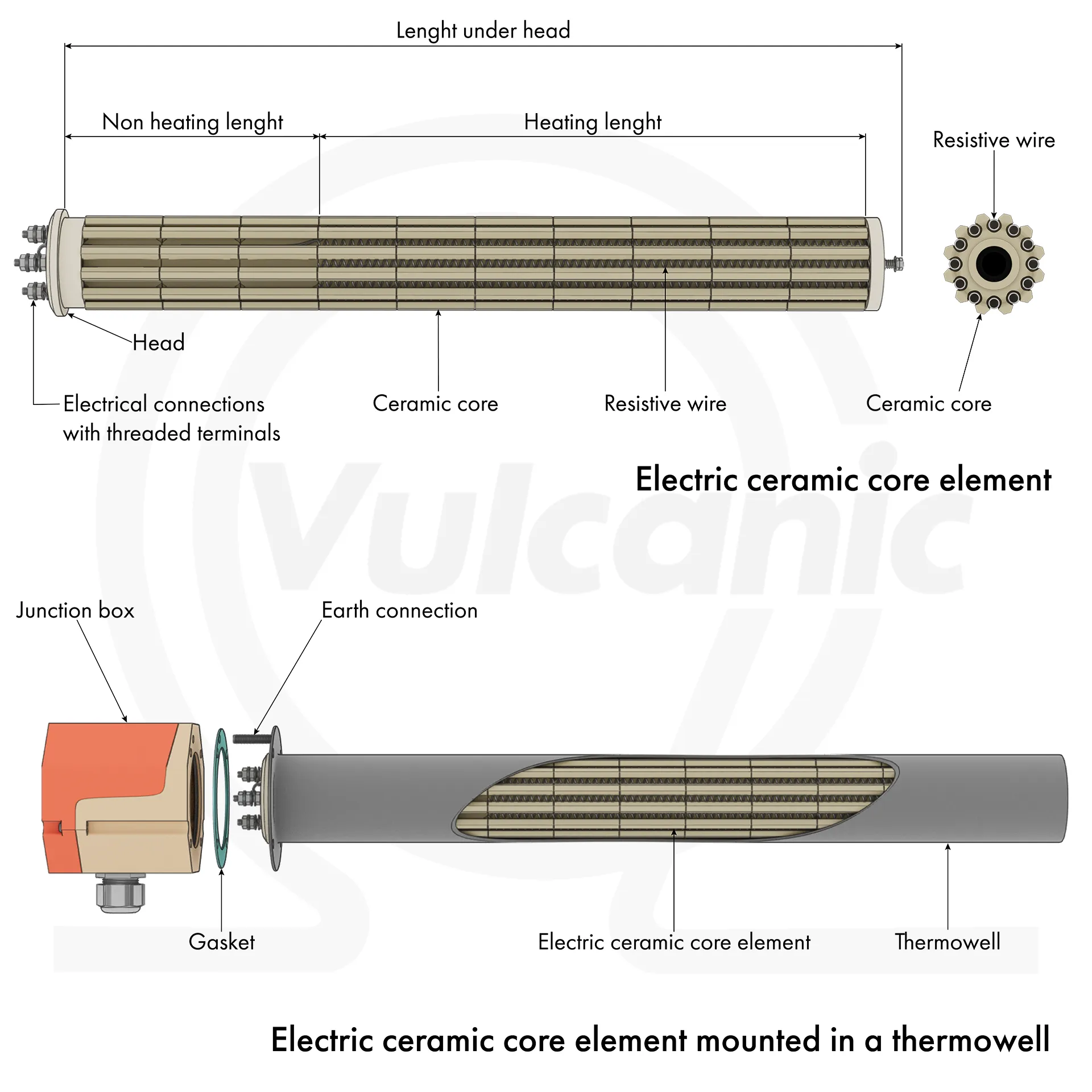

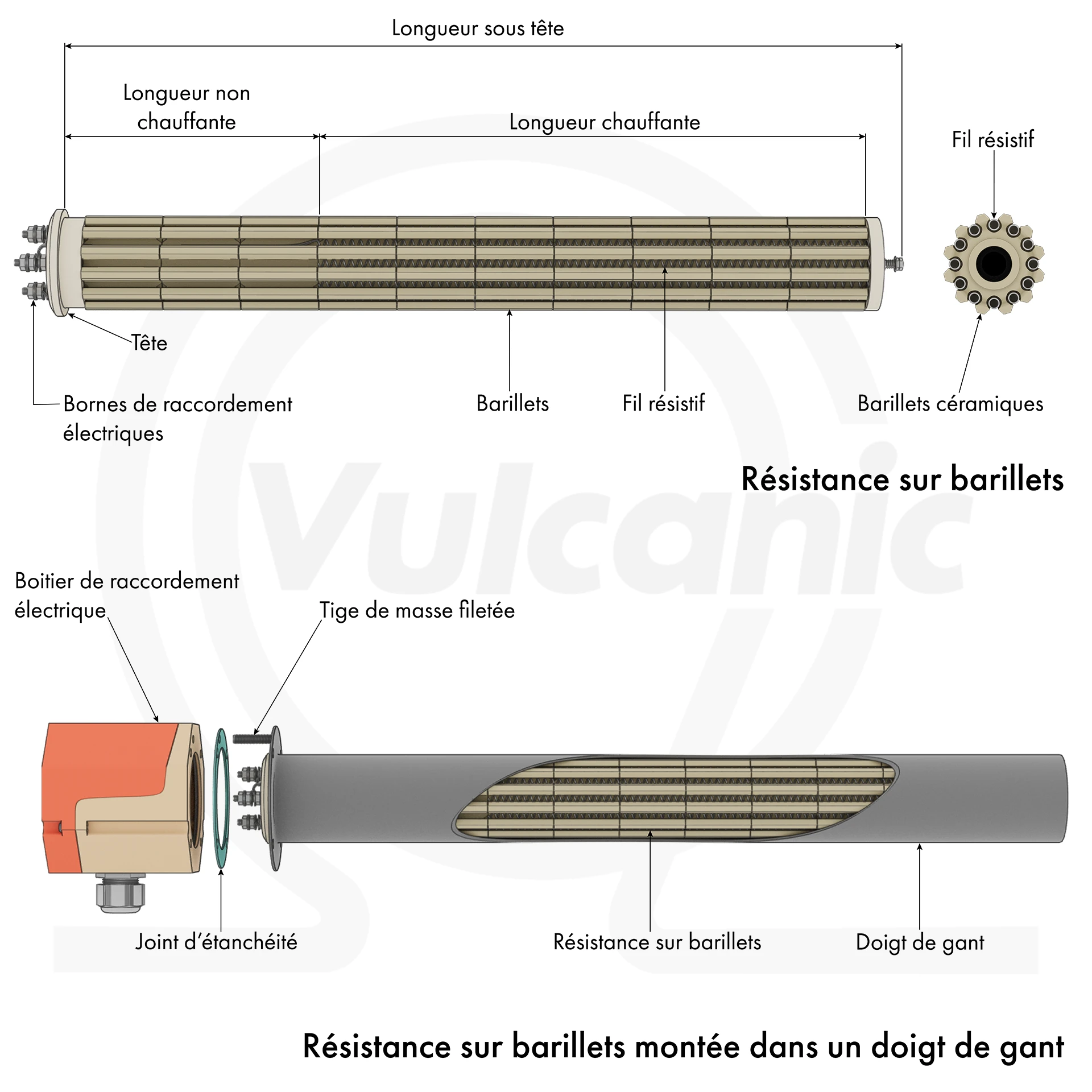

Les thermoplongeurs à résistances sur barillets sont constitués de :
- Le fil résistif chauffant en alliage Nickel/Chrome
- Les barillets céramique assurent le maintien des fils résistifs ainsi que leur isolation électrique. 2 Diamètres disponibles : Ø 47 mm et Ø 58 mm)
- Le raccordement électrique se fait sur des bornes filetées ou sur des tresses métalliques.
- Le doigt de gant (proposé en accessoire) en inox 316L.
2 Diamètres disponibles : Ø 51 mm (pour les résistances de Ø 47 mm) et Ø 63,5 mm (pour les résistances de Ø 58 mm)
Le doigt peut être fourni lisse pour être soudé directement sur la paroi de la cuve, équipé d’un bouchon fileté ou d’une bride ronde normalisée.
Un capot de protection des connexions (proposé en accessoire), en polyamide ou en aluminium, pour le raccordement électrique.
