Définition et généralités
La sonde Pt100 est un capteur de température très utilisé dans les domaines industriels, scientifiques et techniques. Elle permet de mesurer la température avec une grande précision grâce à une propriété physique bien connue : la résistance électrique du platine (symbole chimique : Pt) varie de manière prévisible avec la température.
Le « 100 » dans Pt100 signifie que la sonde a une résistance de 100 Ohms à 0 °C. Lorsque la température augmente, la résistance augmente également. En mesurant cette variation, il est possible de déterminer la température avec une grande fiabilité.
Elle peut être rigide ou déformable et s’insert ou s’immerge dans le média à mesurer. Elle est parfaitement appropriée aux applications industrielles entre -50 °C et 500 °C, en l’absence de fortes vibrations. La précision standard de mesure est +/- 0,3 °C à 0°C.
Les sondes Pt100 sont largement utilisées dans différents secteurs (agroalimentaire, environnement, chimie…), pour la mesure de températures de gaz, liquides ou solides.
Elles sont constituées d’un élément sensible en platine, monté sur un support isolant (céramique ou verre). Cet élément est relié à des fils conducteurs en configuration 2, 3 ou 4 fils selon le niveau de précision souhaité. Le tout est protégé par une gaine métallique qui résiste aux conditions mécaniques, chimiques ou thermiques.

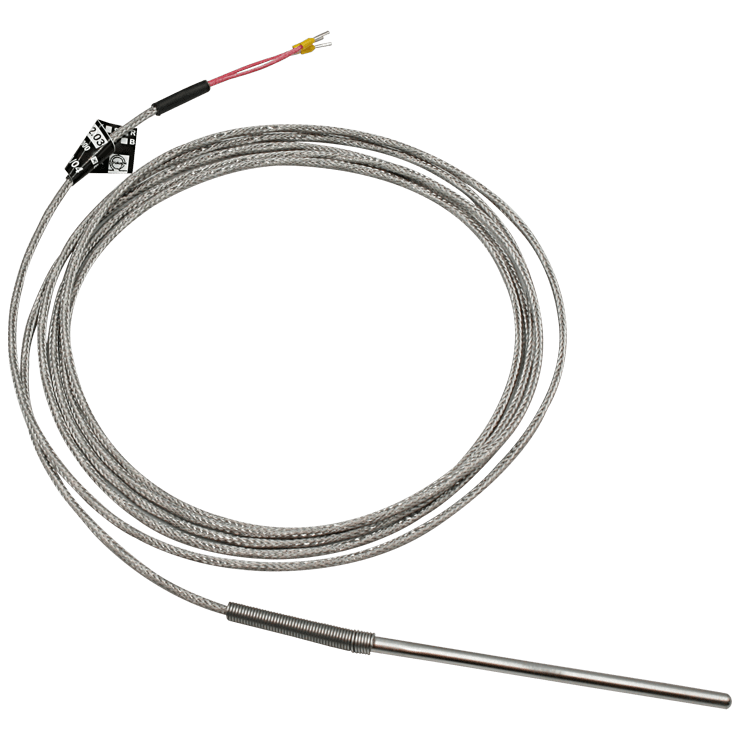

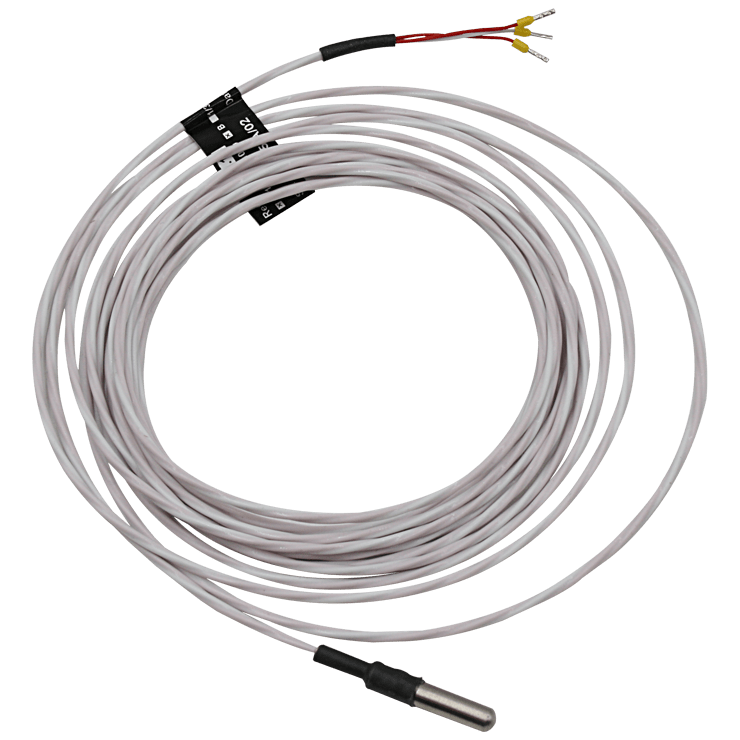

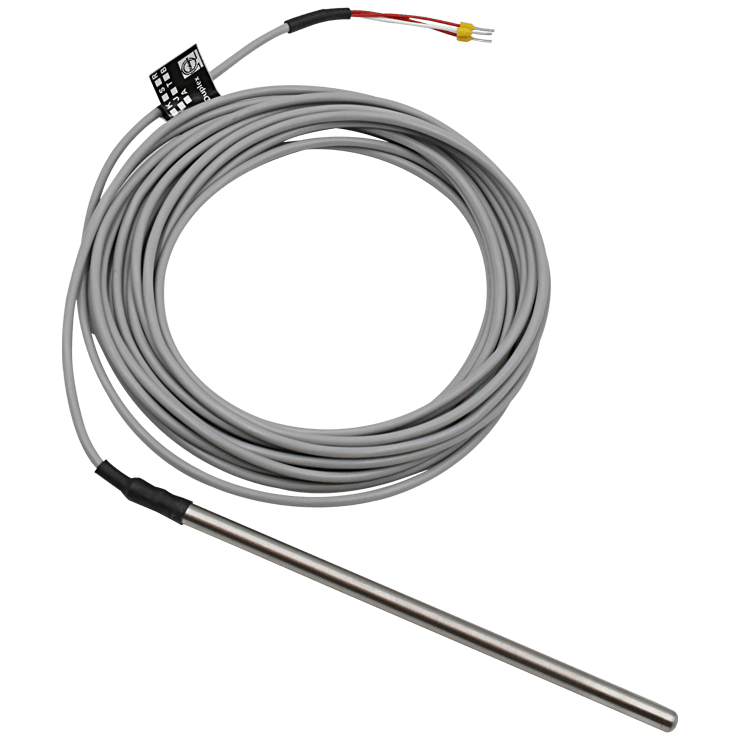

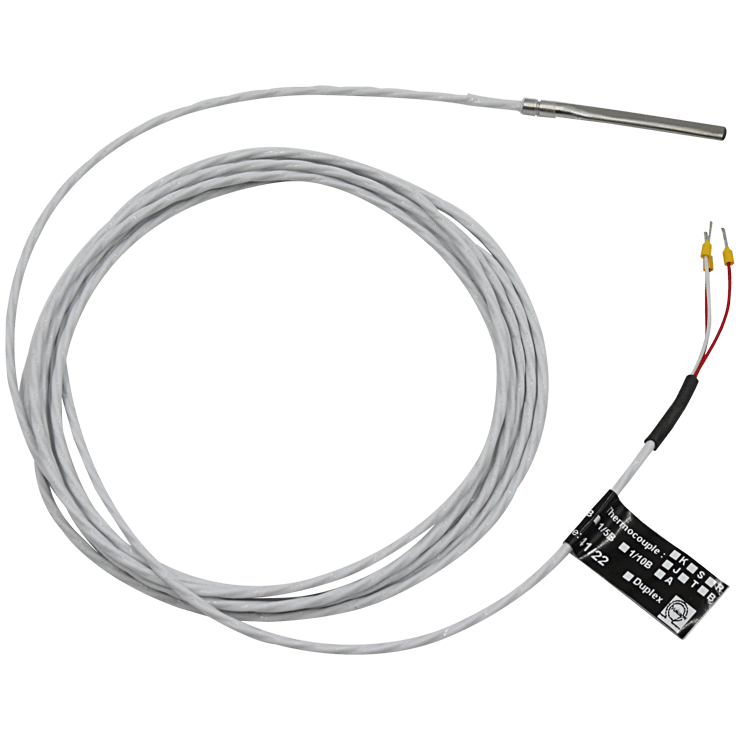

La sonde est généralement équipée d’un câble de sortie ou d’un boitier de protection.

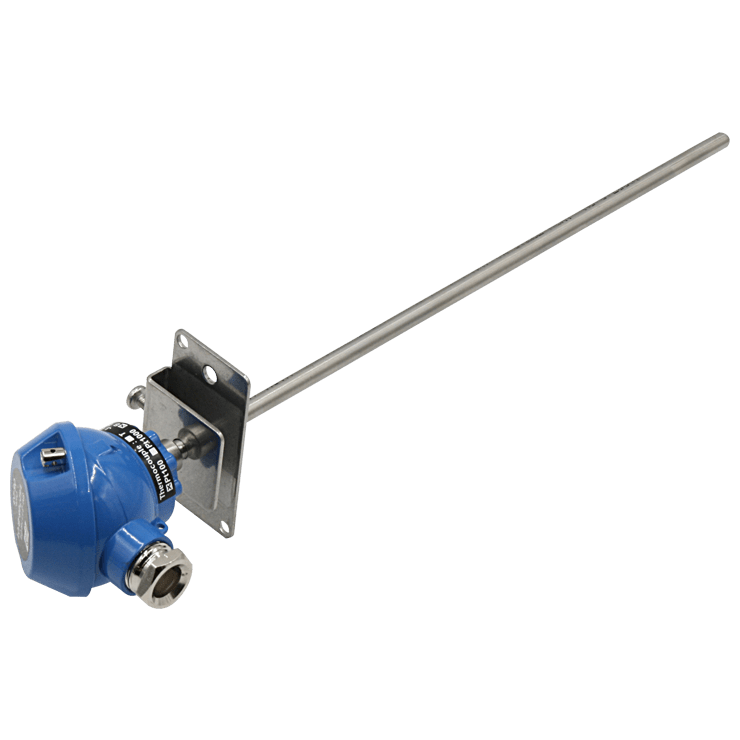

En option, elle peut être munie d’un dispositif de fixation (bride, raccord fileté…) et parfois intègre également un transmetteur de température monté dans la tête de sonde, qui convertit le signal de la résistance en un signal analogique.

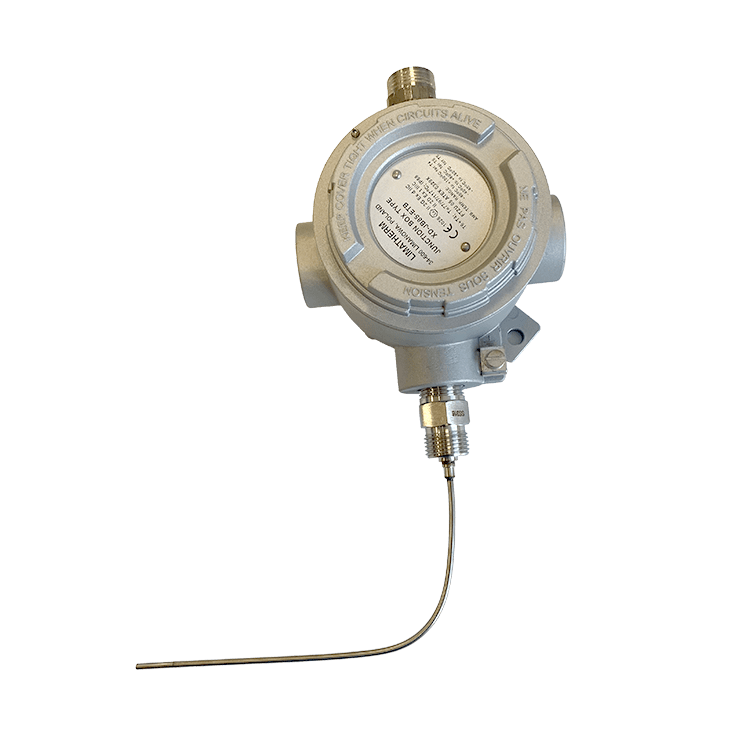

Les sondes sont disponibles dans différents diamètres et longueurs. Elles peuvent être installées dans des environnements exigeants, tels que le secteur nucléaire ou les atmosphères explosives, grâce à des modèles certifiés ATEX
- Diamètre de 2 à 8 mm
- Matière inox 316l ou Inconel 600
- Montage 2, 3, 4 fils ou 2 x 3 fils, 2 x 4 fils
- Tolérance de précision : Classe A, Classe B, 1/10 Classe B
Mise en œuvre
Applications
Les sondes Pt100 sont utilisées dans de nombreuses applications. Voici quelques exemples concrets :
Agroalimentaire
L’industrie agroalimentaire utilise les sondes Pt100 pour le contrôle de température lors des procédés de cuisson, pasteurisation et refroidissement.
Automobile
Marine
Secteur de l'énergie
Caractéristiques techniques

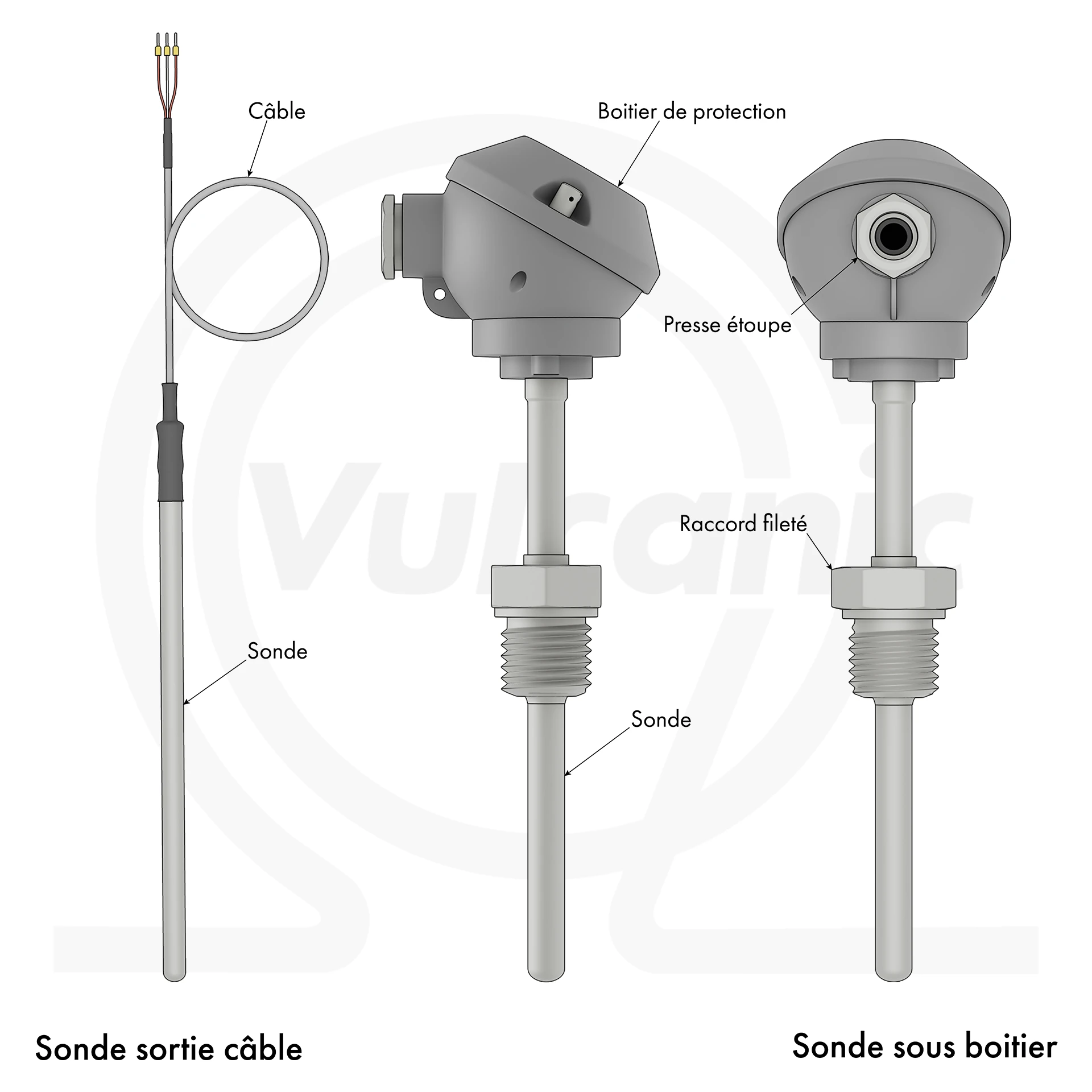

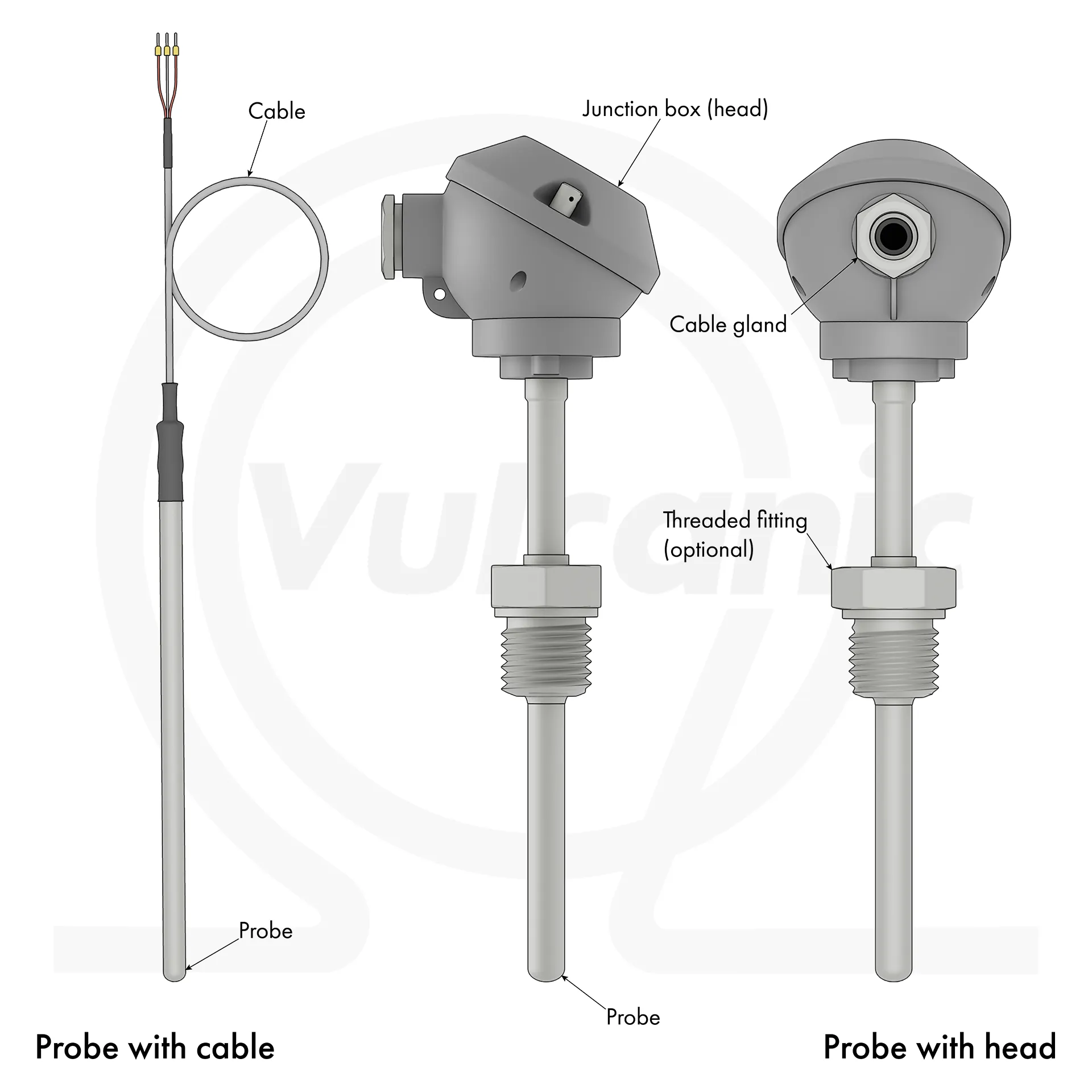

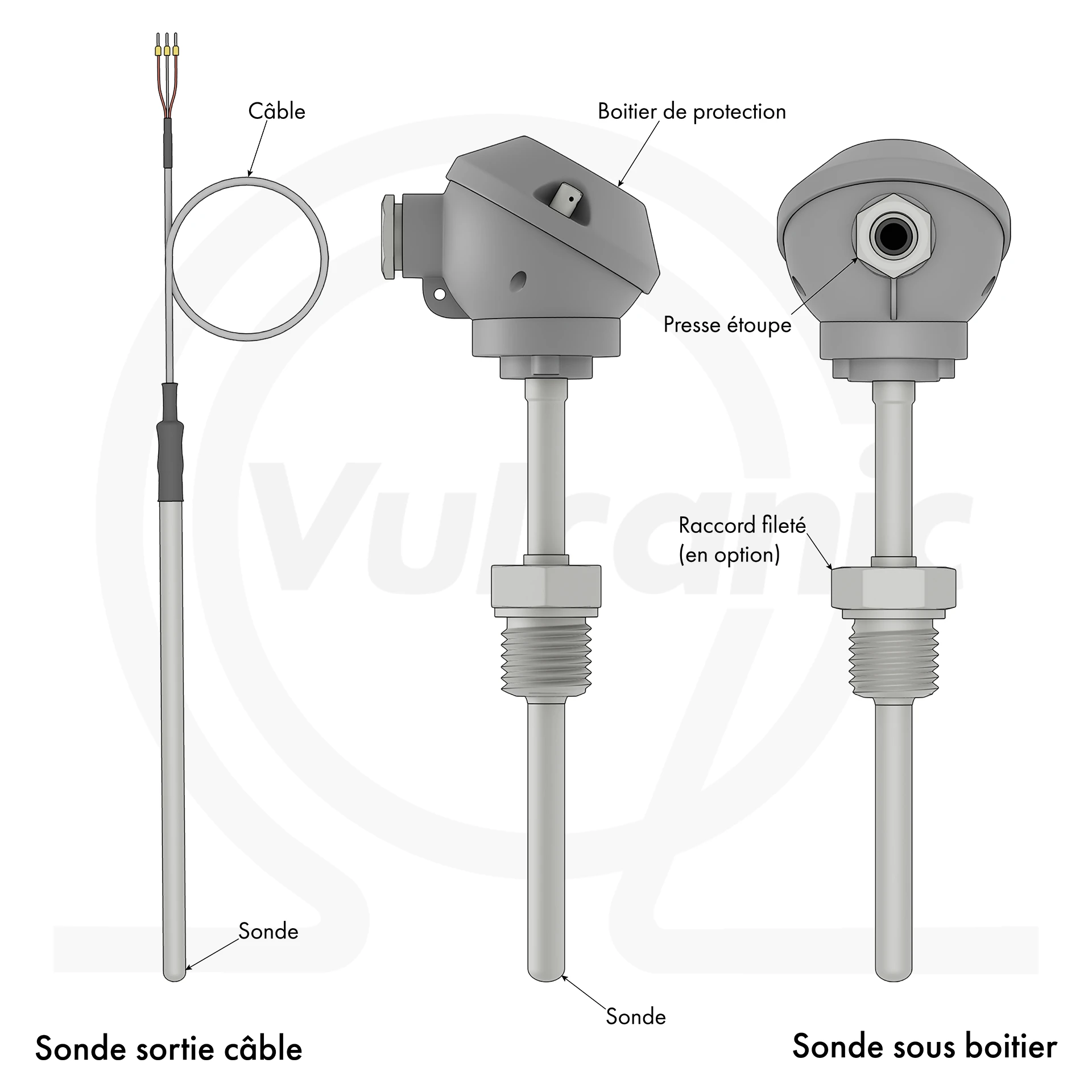

Les sondes Pt100 sont constituées de :
- D’une gaine de protection extérieur de diamètre 2 à 8 mm, en inox 316L ou Inconel 600.

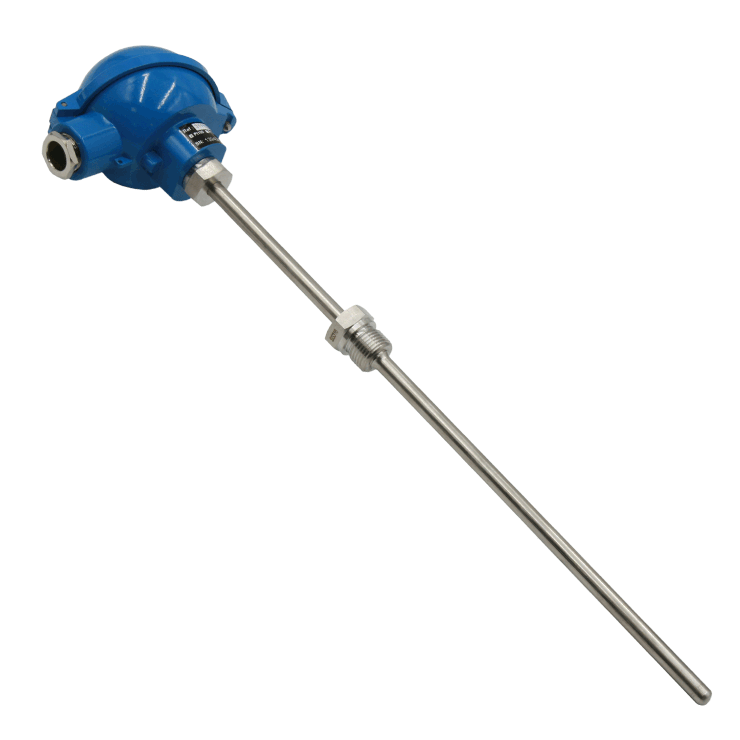

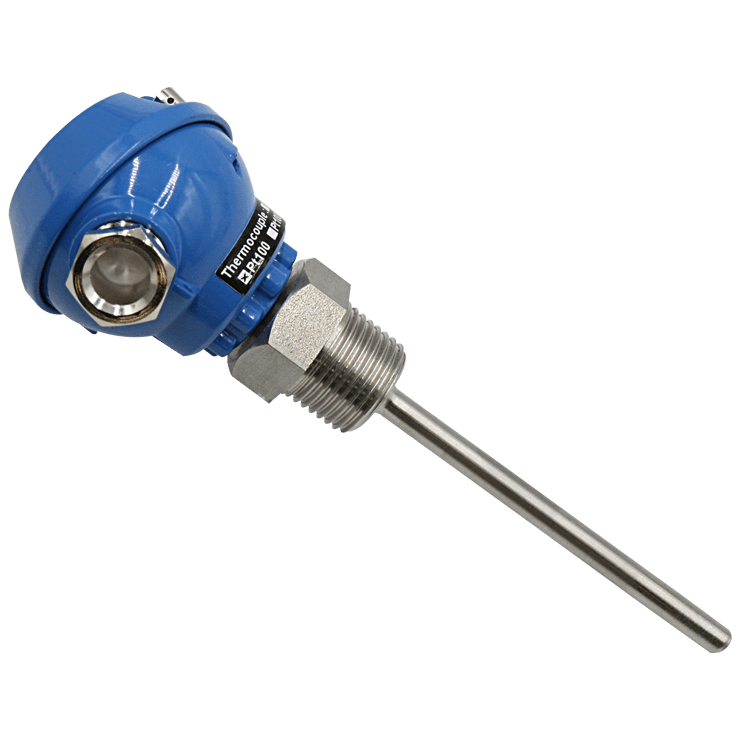

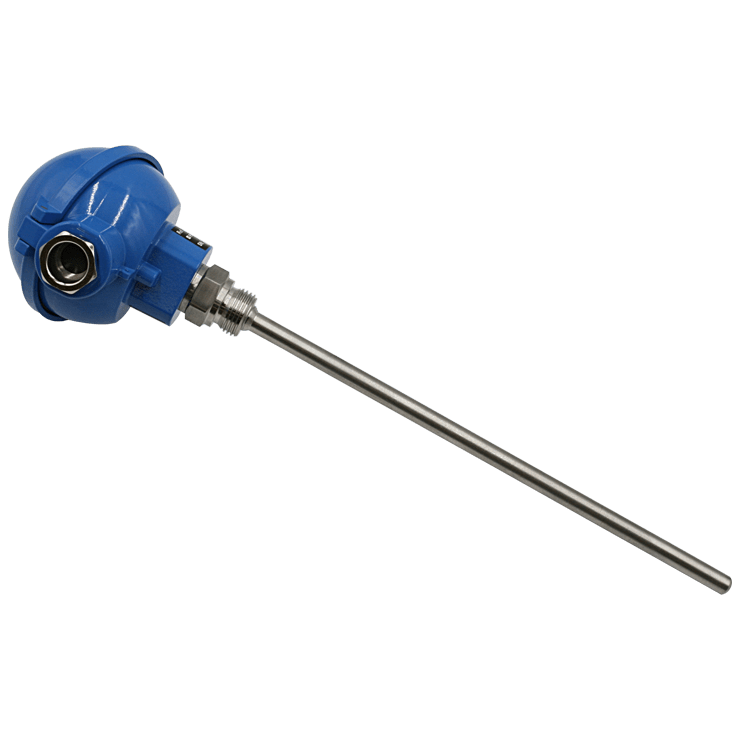

- D’un boitier de protection avec presse étoupe ou d’un câble de raccordement.

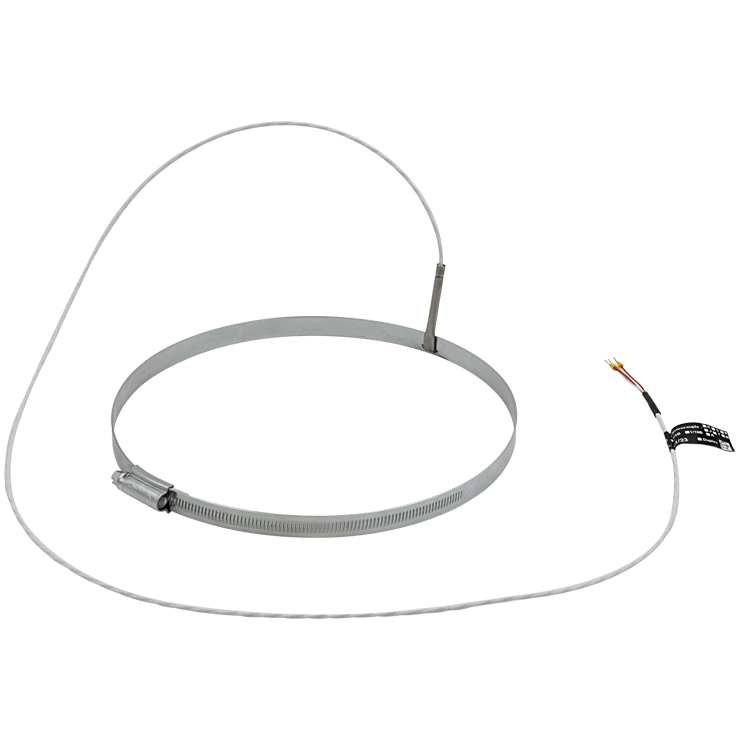

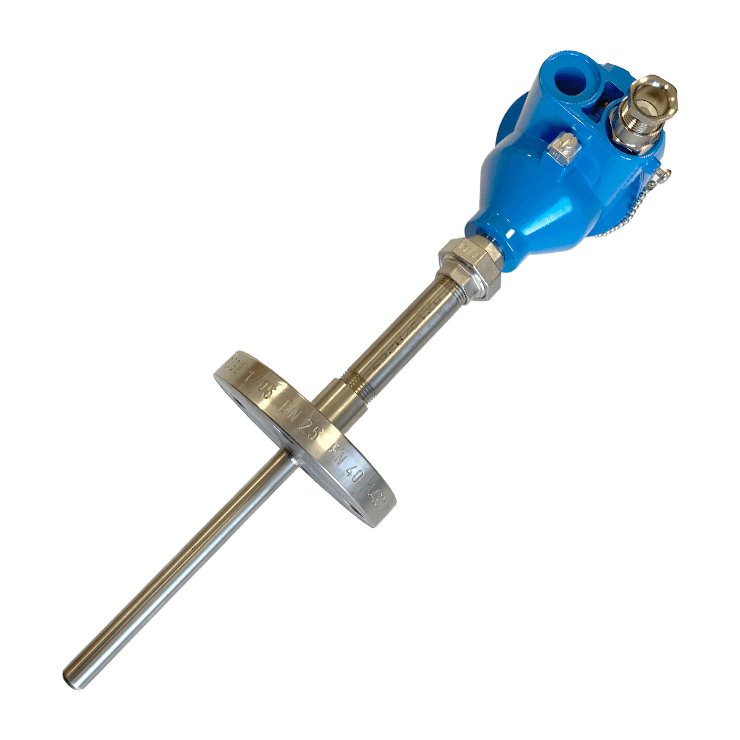

- Certains modèles peuvent être équipés de dispositifs de fixation tels qu’un bouchon fileté, une platine ou une bride.
Informations complémentaires
- Vulcanic propose des matériels certifiés ATEX pour le chauffage en atmosphères explosibles avec mode de protection ‘’Ex ia’’ ou ‘’Ex d’’.
- En plus de la large gamme de produits finis visibles sur notre catalogue en ligne, Vulcanic est en mesure de concevoir des matériels sur mesure, fabriqués à la demande pour répondre à vos besoins (diamètre, longueur, matière…)
Recommandations
Précaution d'emploi
Vérifier que la plage de température d’utilisation est compatible avec celle de la sonde.
Utiliser une instrumentation compatible avec le type de montage de sonde (2, 3 ou 4 fils).
Montage et raccordement
Assurez un bon contact thermique entre la sonde et la surface ou le fluide à mesurer.
Pour les environnements sous pression ou les fluides agressifs, montez la sonde dans un doigt de gant pour la protéger et faciliter le remplacement sans vidange du circuit.
Pour connaître l’ensemble des recommandations liées au matériel, consulter la notice d’instruction.
