Résistances plates chauffantes

Les résistances plates chauffantes électriques sont conçues pour chauffer des surfaces métalliques planes, telles que des outillages, des tables ou plateaux chauffants, ainsi que des moules. Elles peuvent également être utilisées pour le chauffage indirect de liquides ou produits pulvérulents contenus dans des cuves, en étant fixées sous le fond ou les parois extérieures.

Elles sont largement utilisées dans différents secteurs industriels (plasturgie, agroalimentaire, chimie…), notamment pour le chauffage de plateaux de presse, le maintien en température de produits stockés dans des cuves, ou encore le chauffage de moules lors de la fabrication de pièces en matériaux composites.

Le transfert de chaleur s’effectue principalement par conduction, que ce soit lorsque la résistance plate est plaquée sur une pièce métallique ou lors du chauffage d’un produit  à travers les parois ou le fond d’un récipient. Ce mode de chauffage assure une diffusion thermique homogène, rapide et efficace.

Vulcanic propose deux technologies :

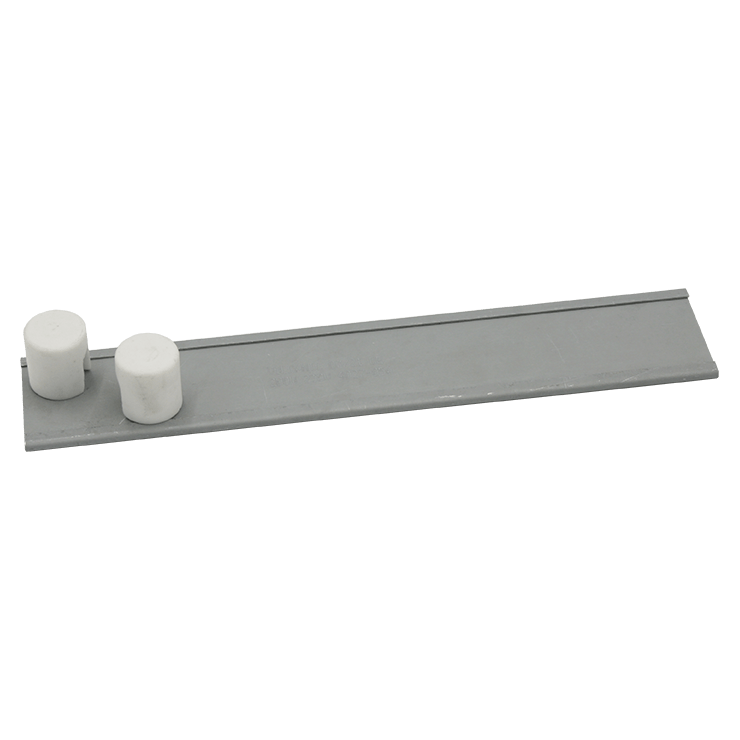

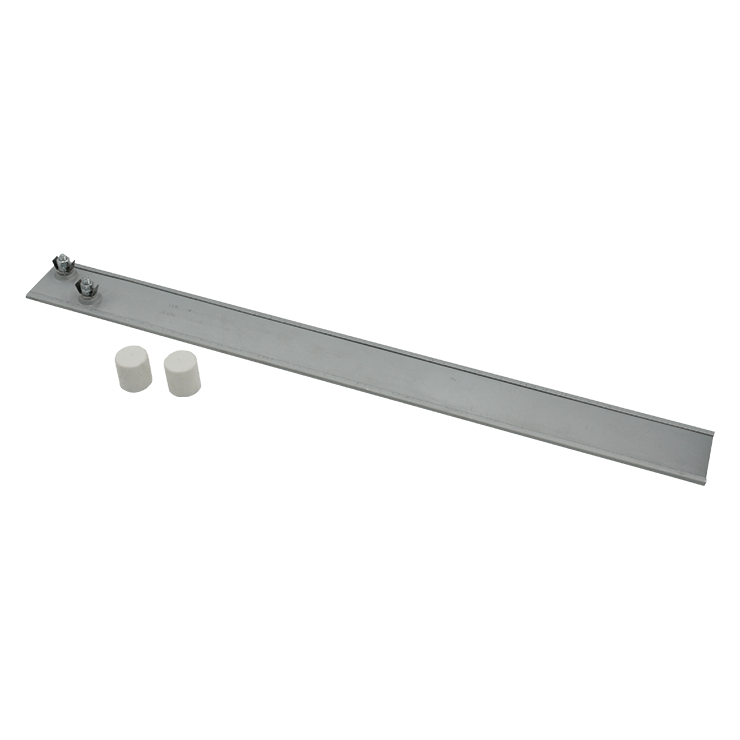

• Les résistances plates mica blindées sont composées d’un ruban chauffant résistif enroulé sur une plaque isolante en mica. L’ensemble est protégé par un blindage en tôle d’acier ou en inox, qui assure à la fois la protection mécanique et un bon transfert thermique par conduction vers la surface à chauffer.

De faible épaisseur (3 à 4 mm) les résistances plates mica ont une température maxi d’utilisation de 300 °C et une charge maxi de 4,2 W/cm2.

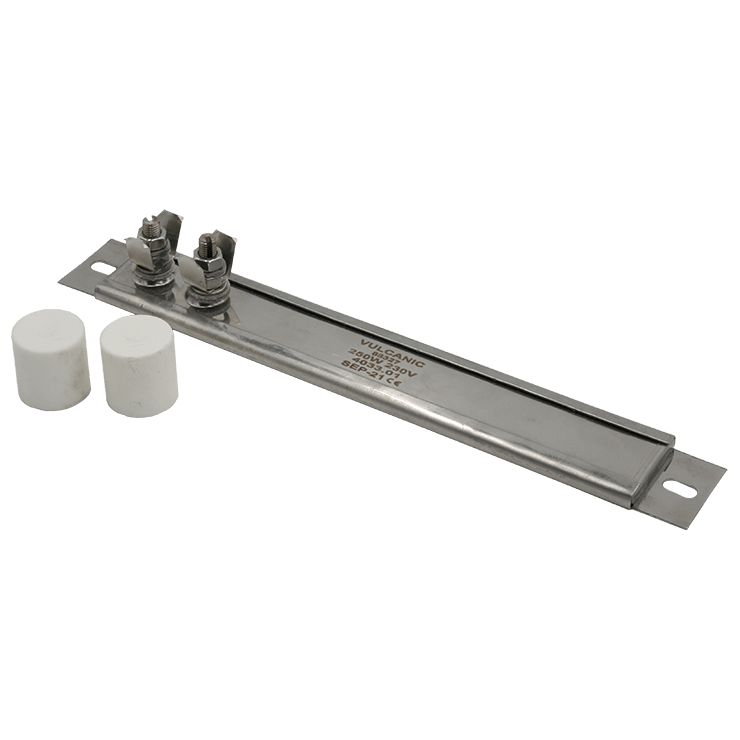

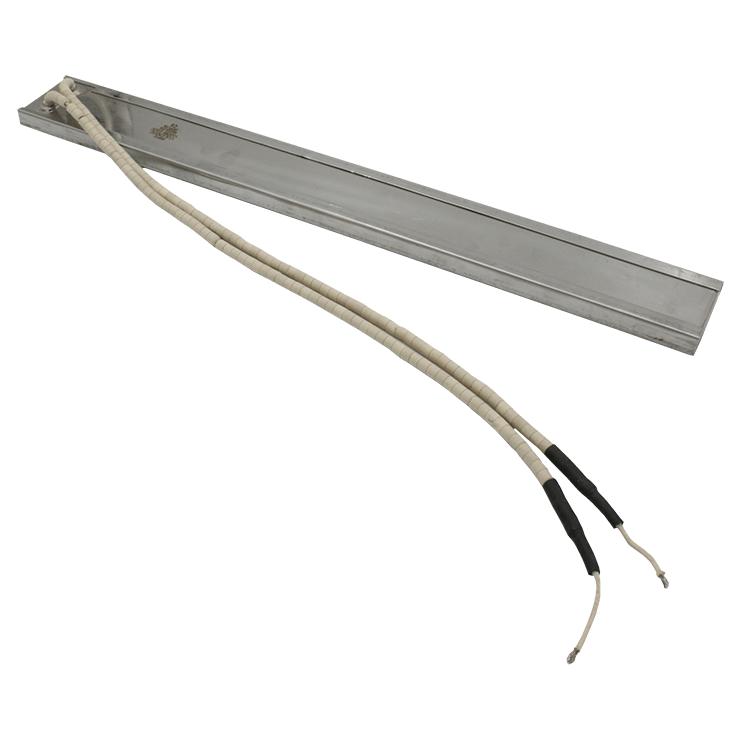

• Les résistances plates céramique blindées intègrent un fil résistif boudiné monté dans des éléments isolants en céramique. Le tout est ensuite recouvert d’un blindage en inox.

Elles peuvent être utilisées jusqu’à des températures de 700 °C avec des charges de 6,5 à 8 W/cm2.

Le raccordement électrique peut être réalisé soit par bornes filetées, soit par sortie directe avec câble, selon l’application et les contraintes d’installation.

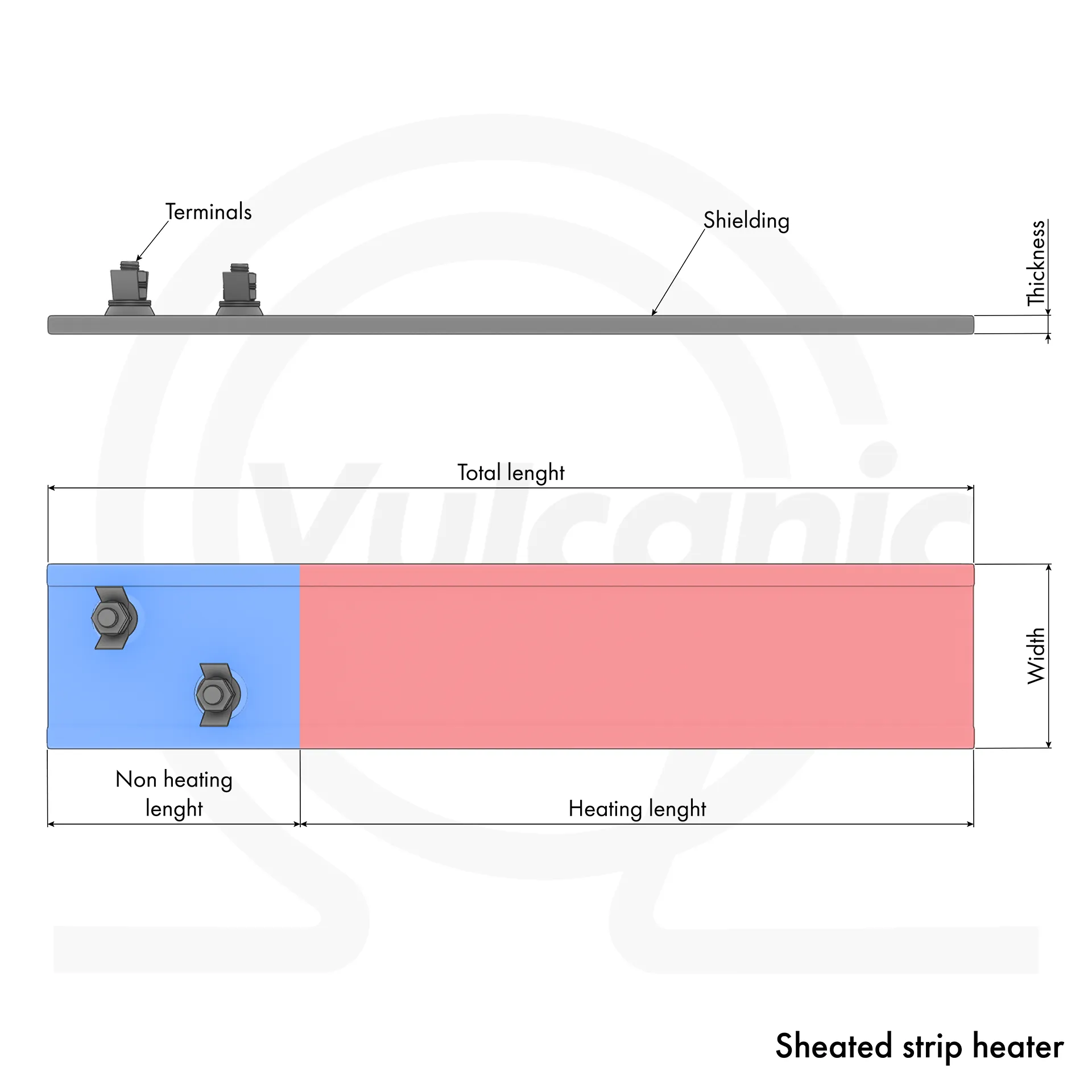

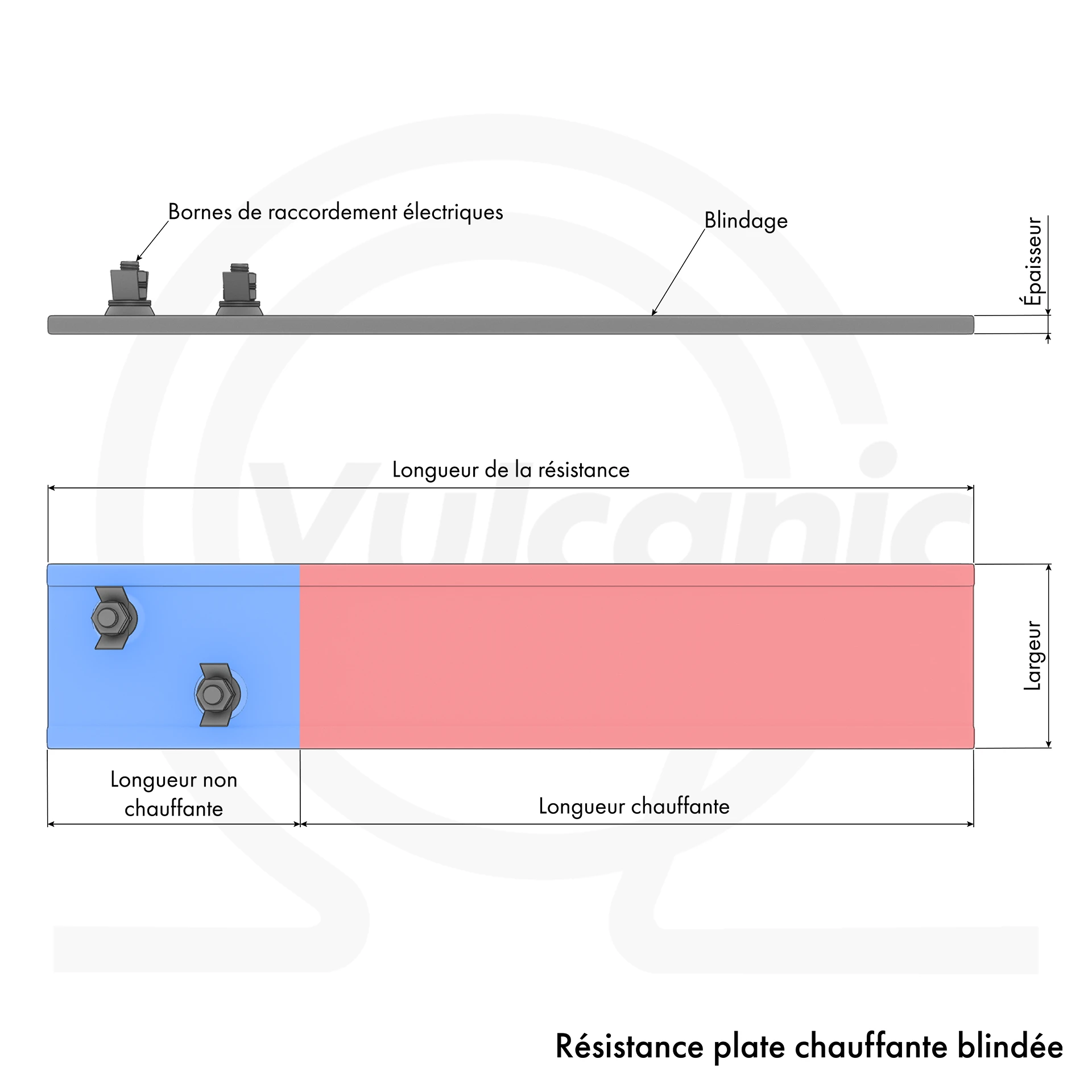

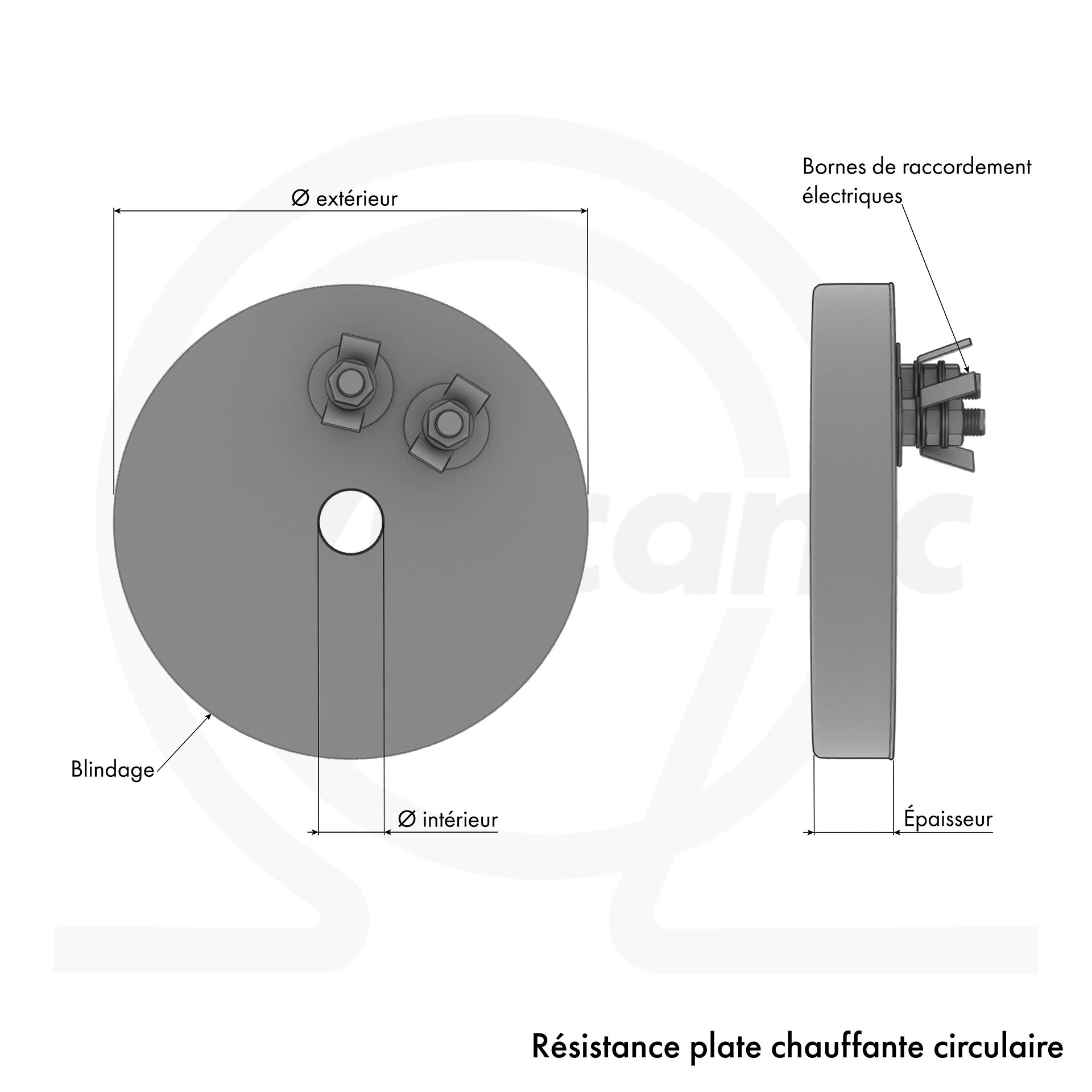

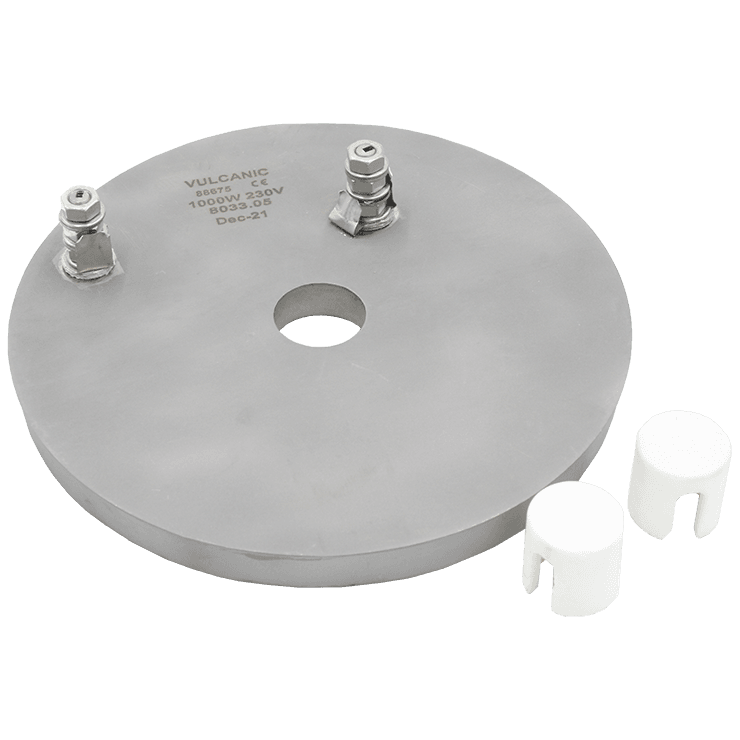

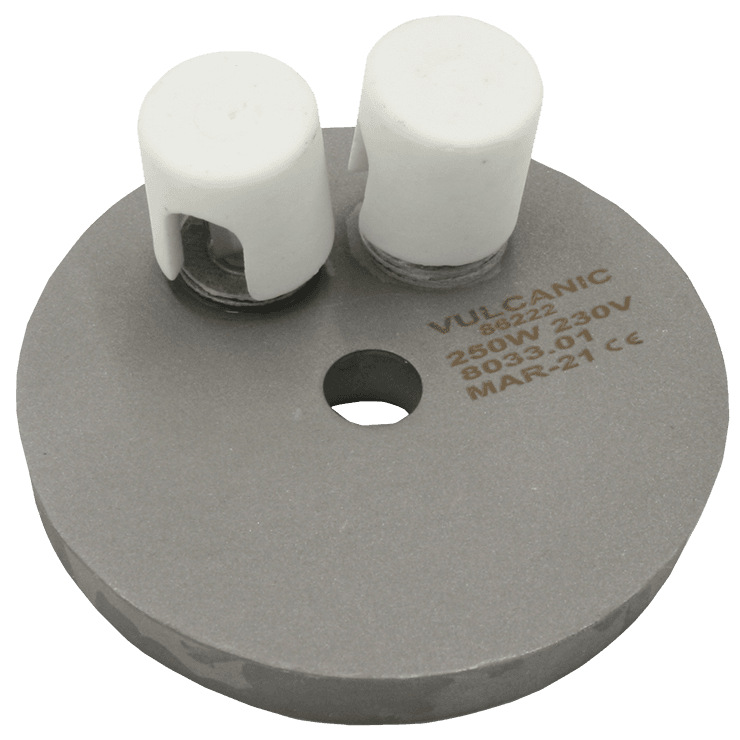

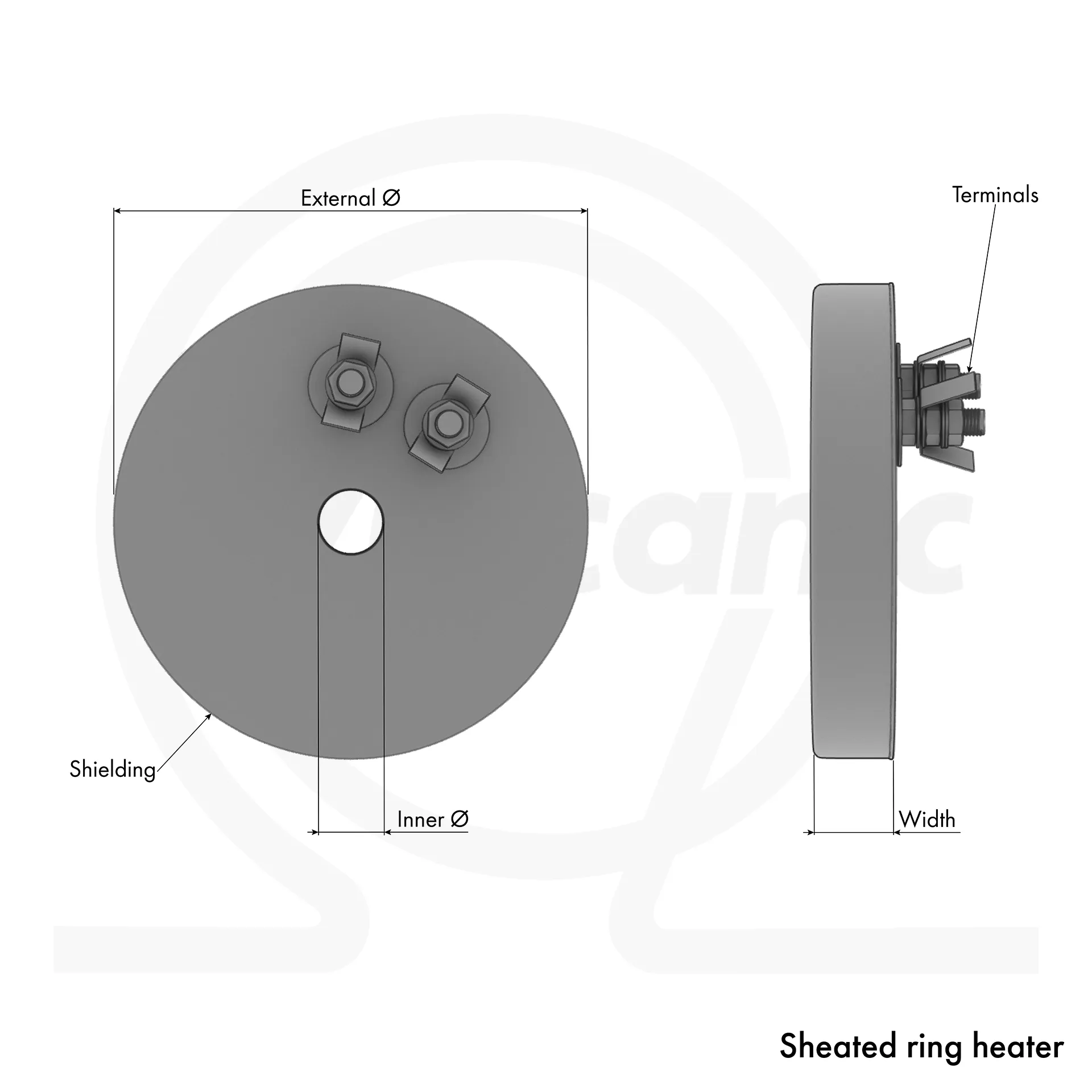

De forme rectangulaire ou ronde, les résistances peuvent être fabriquées, selon la technologie utilisée, dans des formes spécifiques. Elles peuvent intégrer des perçages pour la fixation, le passage de sondes, ou l’ajout de piquages pour tuyauterie.

Le montage externe permet un accès rapide à la résistance, facilitant son remplacement sans démontage du système ni arrêt prolongé de la production.

• Puissance unitaire de 200 W à 2000 W.
• Tension monophasée 230 V.
• Température maxi d’utilisation : 300 à 700 °C suivant la technologie
