Ceintures chauffantes métalliques
Définition et généralités
Les ceintures chauffantes métalliques électriques sont conçues pour monter ou maintenir en température des fûts cylindriques contenant des liquides (eau, huile…) ou des produits visqueux (cire, goudron, bitume…) jusqu’à une température maximale de 200 °C.
Elles sont largement utilisées dans divers secteurs industriels (chimie, agroalimentaire, cosmétique, etc.) pour fluidifier les produits avant pompage ou conditionnement, ou pour éviter leur cristallisation à froid.
Le transfert de chaleur se fait par conduction, via la paroi lisse du fût, sans contact direct avec le produit. Grâce à leur grande surface d’échange et leur faible puissance surfacique (1 W/cm²), elles évitent tout risque de carbonisation des substances sensibles.
Légères, rigides, rapides à installer, étanches et résistantes aux chocs, ces ceintures sont particulièrement adaptées aux environnements industriels exigeants.

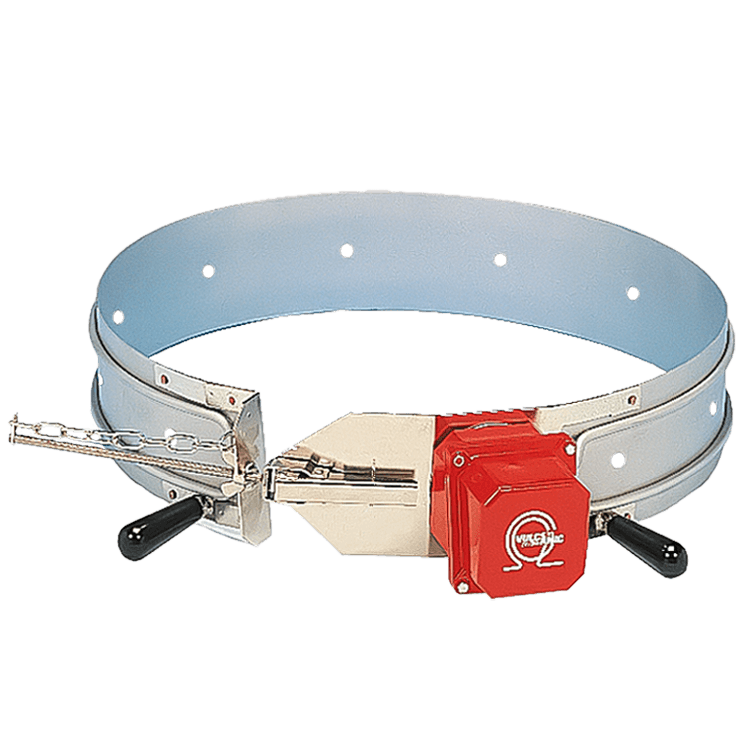

Chaque ceinture est constituée d’une résistance blindée brasée sur une tôle de cuivre, qui agit comme répartiteur thermique. Le raccordement électrique s’effectue via une prise embase mâle 2 pôles, intégrée dans un boîtier aluminium IP53.
La ceinture est équipée de deux poignées et d’un système de serrage à ressort réglable, permettant une mise en place rapide et assurant une excellente tenue sur le fût.
Elle peut être dotée d’un thermostat de régulation intégré, réglable de 0 à 200 °C avec réarmement automatique. La prise de température se fait directement sur la paroi du fût, garantissant un contrôle précis et autonome du chauffage.
- Puissance unitaire de 500 W à 2500 W sous une tension 230 V monophasé.
- Hauteur des ceintures : 120 mm.
- Pour fûts métalliques de 50 à 500 litres (Ø à serrer de 350 mm à 710 mm).
- Fiche prolongatrice fournie.
Caractéristiques techniques

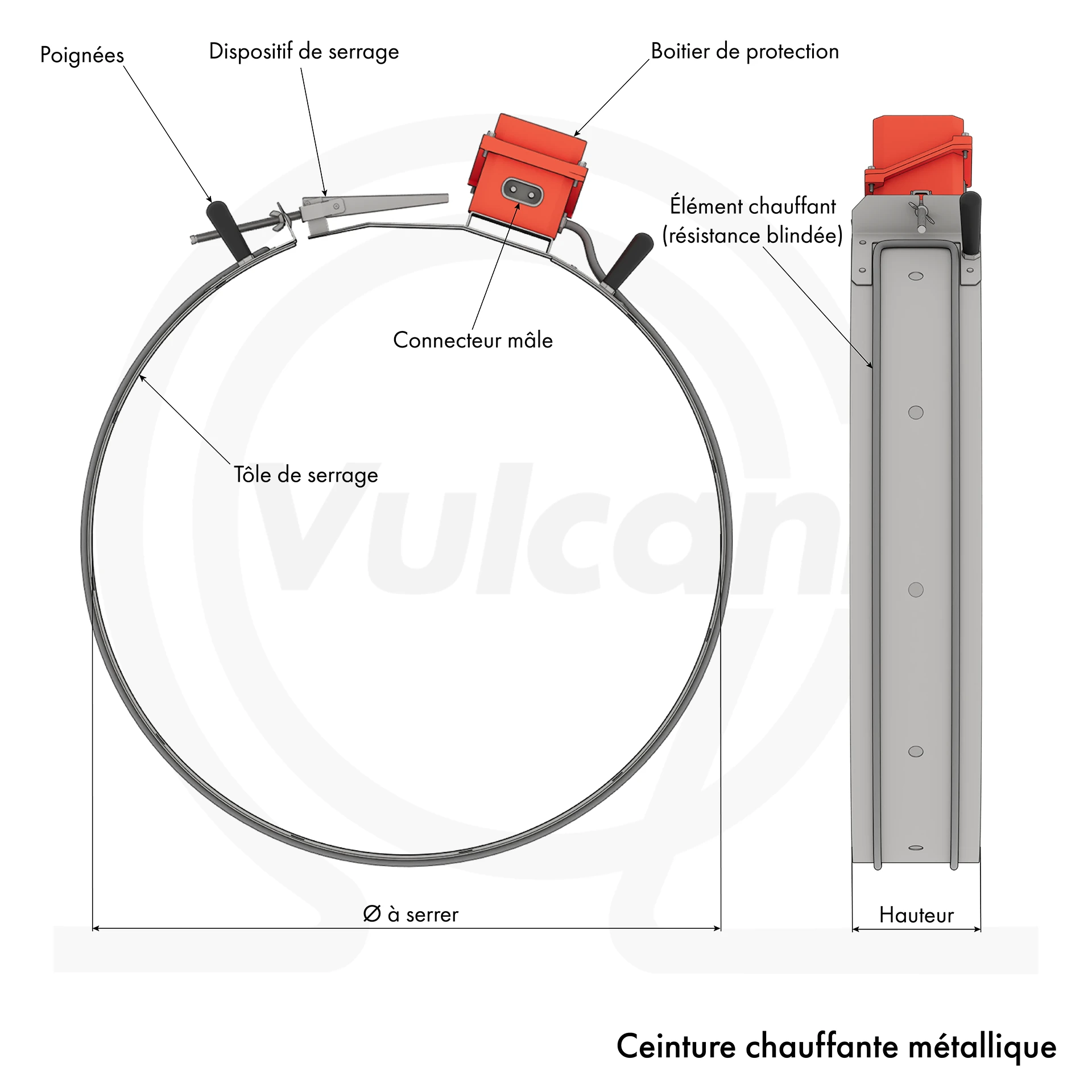

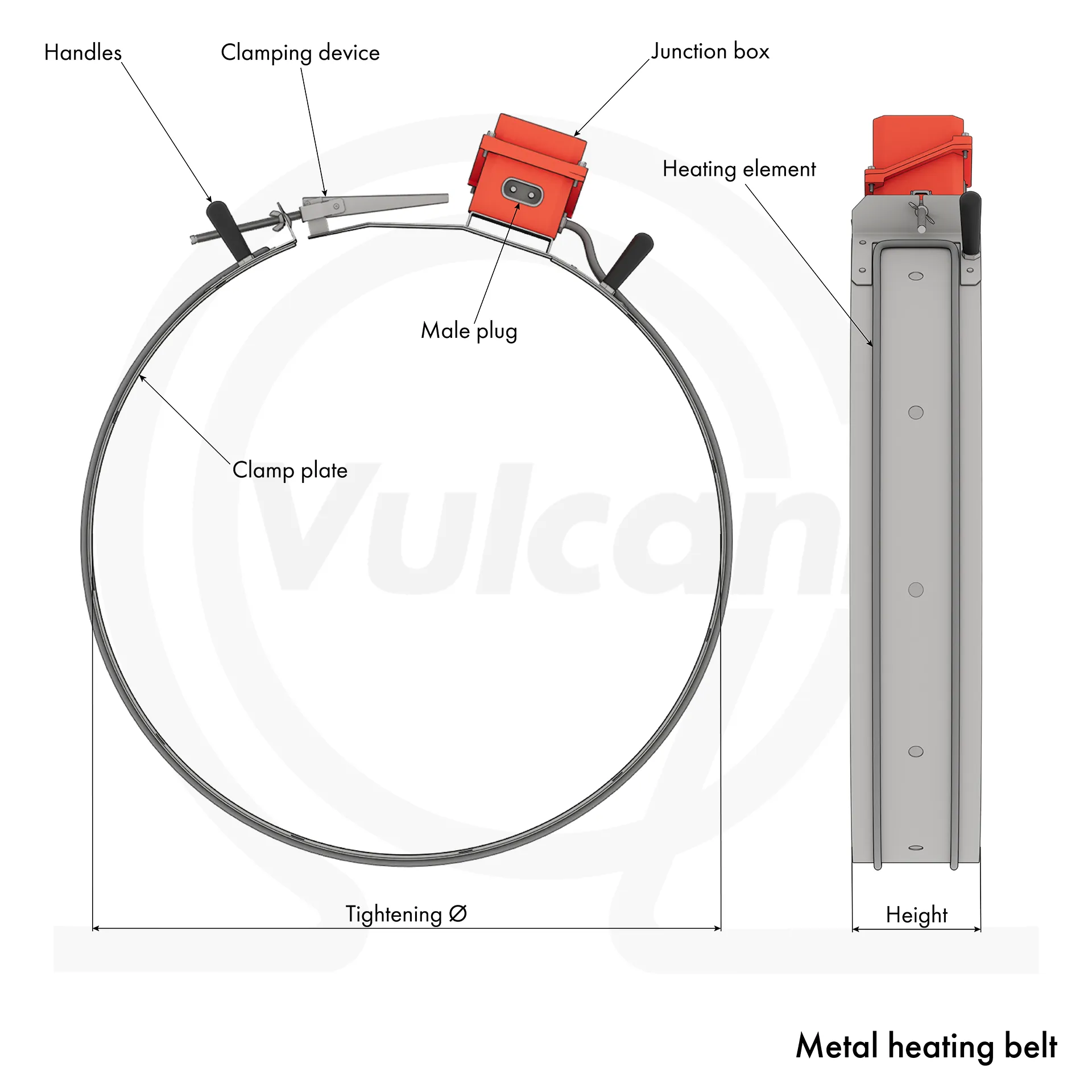

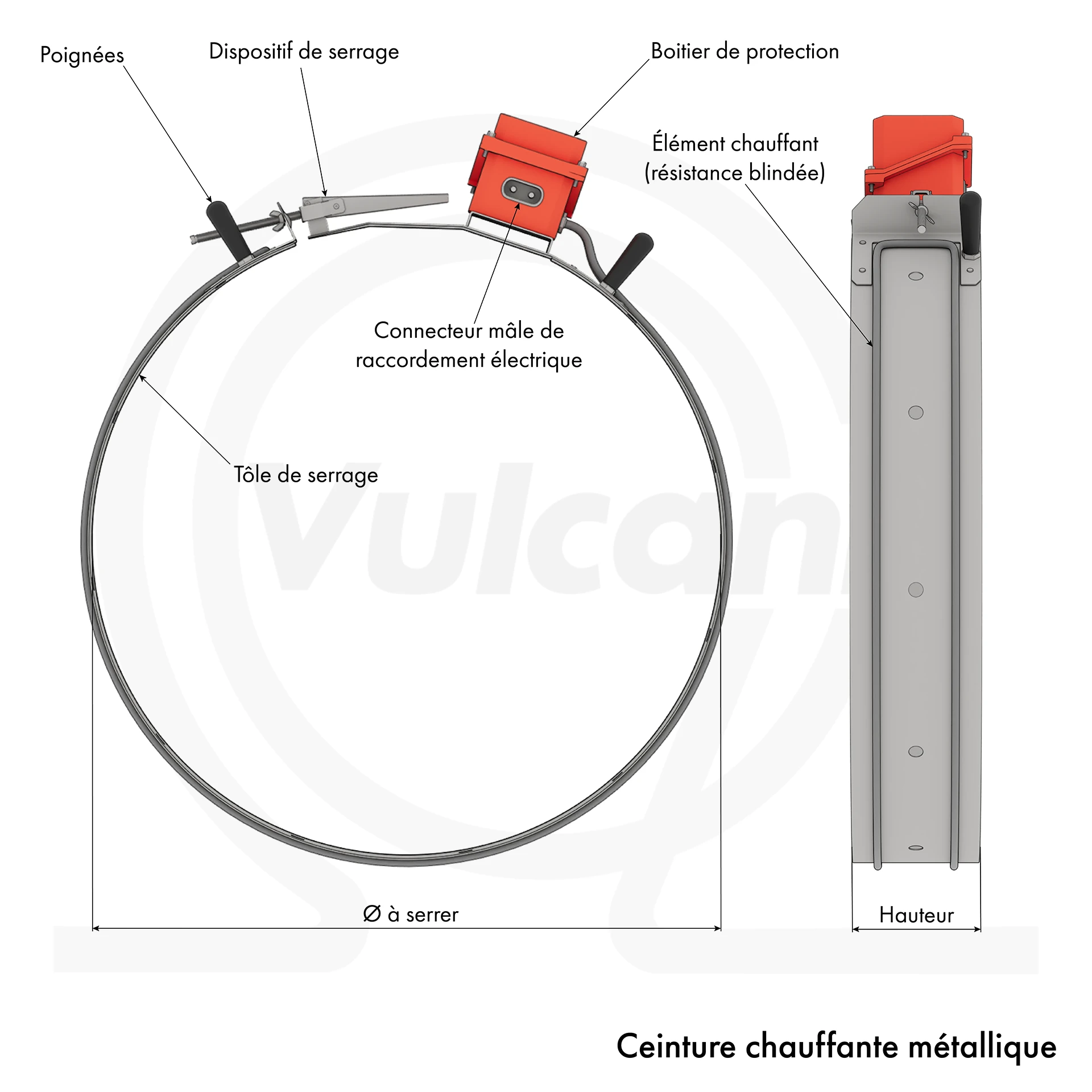

Les ceintures chauffantes métalliques sont constituées de :
- La résistance électrique blindée est l’élément chauffant de la ceinture ; elle est brasée sur la partie extérieure de la tôle de serrage.
- La tôle de serrage en cuivre peint assure la transmission de chaleur entre la résistance blindée et la paroi du fût.
- Le dispositif de serrage ajustable permet de fixer la ceinture sur le fût.
- Les deux poignées facilitent la manipulation lors des phases de montage et démontage, notamment lorsque la ceinture est encore chaude.
- La raccordement électrique se fait par l’intermédiaire d’un boitier de protection des connectiques en aluminium IP53, sur lequel se trouve un connecteur mâle 2 broches (la fiche prolongatrice femelle est fournie).

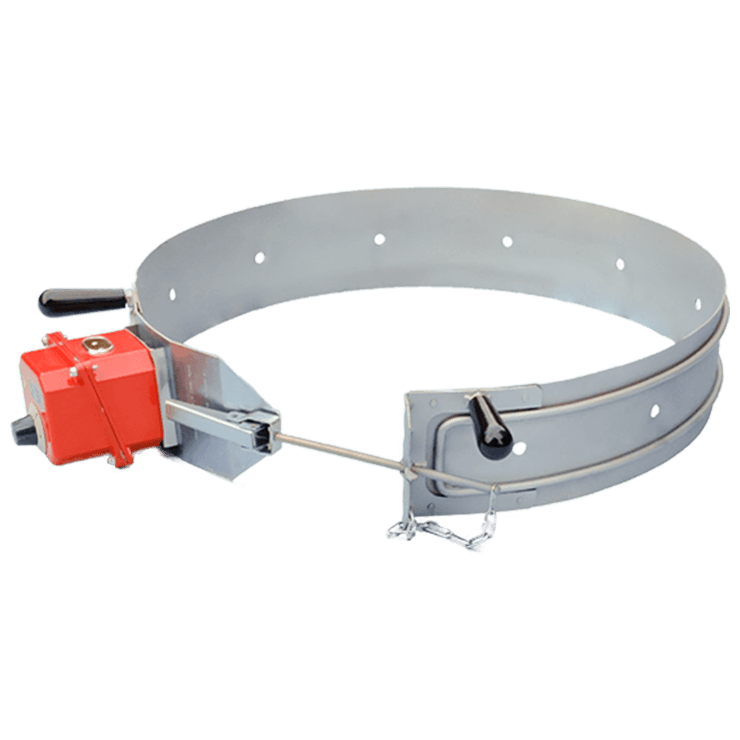

- En option, la ceinture chauffante peut être équipée d’un thermostat de régulation de température, ajustable de 0 à 200 °C, monté à l’intérieur du boîtier de protection des connectiques. Le bouton de réglage est accessible de l’extérieur.
